Самодельный минитрактор с двигателем от ОКИ

Как сделать самодельный минитрактор с двигателем от Оки

Покупка спецтранспорта не всегда оправдана. Убирать частный участок от снега и листьев, вспахивать почву, обрабатывать всходы проще с помощью техники. Однако отправляться за ней в магазин не обязательно. Если у владельца сельского хозяйства остался старый автомобиль, его можно перебрать. Сделать трактор из Оки своими руками несложно: понадобится только пошаговая инструкция и старый автомобиль.

Области применения

Мини-трактор, собранный самостоятельно, может полностью заменить Уралец, Булат 120, Беларусь 132Н, Янмар, Куботу и Скаут. Области применения почти не отличаются. Спецтранспорт, сделанный из Оки, имеет полный привод и обладает всеми необходимым характеристиками для выполнения сельскохозяйственных работ. Благодаря эргономичности, легкости в эксплуатации владелец техники сможет избавиться от большей части физической работы.

Мини-трактора из Оки своими руками может сделать даже человек без опыта. Такой спецтранспорт подходит для работ, для которых используют покупной транспорт:

  • выкапывание корнеплодов;
  • внесение прикорневых удобрений;
  • удаление сорняков;
  • выкорчевывание некрупных деревьев;
  • формирование грядок;
  • культивирование почвы;
  • высаживание корнеплодов и других культур (при помощи дополнительного оборудования).

Преимущества и недостатки самодельного мини-трактора

Первая причина для переделки Оки в трактор своими руками — экономичность. Покупка заводской модели может сильно ударить по кошельку. Ненужный автомобиль при этом обладает всеми необходимыми характеристиками для создания МТ. Функциональность такой спецтехники не будет отличаться и может быть расширена путем установки дополнительных деталей. Даже если ограничиться стандартными возможностями транспорта, их достаточно для выполнения всех сельскохозяйственных работ на дачном участке или в саду, площадь которого не превышает 10 гектаров.

Небольшой трактор из автомобиля Ока быстро окупается за счет невысокой себестоимости. Механизмы для спецтехники можно получить бесплатно или купить по символической цене. Единственным недостатком будет отсутствие гарантии, ведь такие детали снимают со старого и сломанного транспорта. Можно докупить узлы у официального дилера, но цена на самодельный мини-трактор сильно поднимется.

Наличие спецтехники на участке всегда упрощает жизнь, ведь человеку приходится тратить меньше сил на физическую работу. Однако самостоятельная сборка МТ имеет свои недостатки:

  1. Отсутствие гарантии. Если заводской транспорт сломается в первый год, владелец может обратиться в сервис, где будет произведен бесплатный ремонт. При сборке трактора из старого авто такой возможности нет. Приобретать детали и заменять их придется самостоятельно.
  2. Сложно найти механизмы. Ока — старая машина, поэтому узлы редко попадаются в магазинах. Прежде, чем начать переделывать автомобиль, нужно проверить работоспособность всех деталей. Если какие-то из них окажутся неисправными, убедиться в наличии замены необходимо до начала сборки. Иначе окажется, что необходимые узлы отсутствуют в продаже.
  3. Потребность в знаниях. Человеку будет сложно собрать спецтранспорт самостоятельно, если он ранее не работал с чертежами и не обладает техническими навыками.
  4. Сбор документов для Гостехнадзора. Любой транспорт, используемые для сельскохозяйственных работ, должны быть зарегистрированы в соответствующем органе. Для передвижения по ДОП техника должна соответствовать всем нормативам.

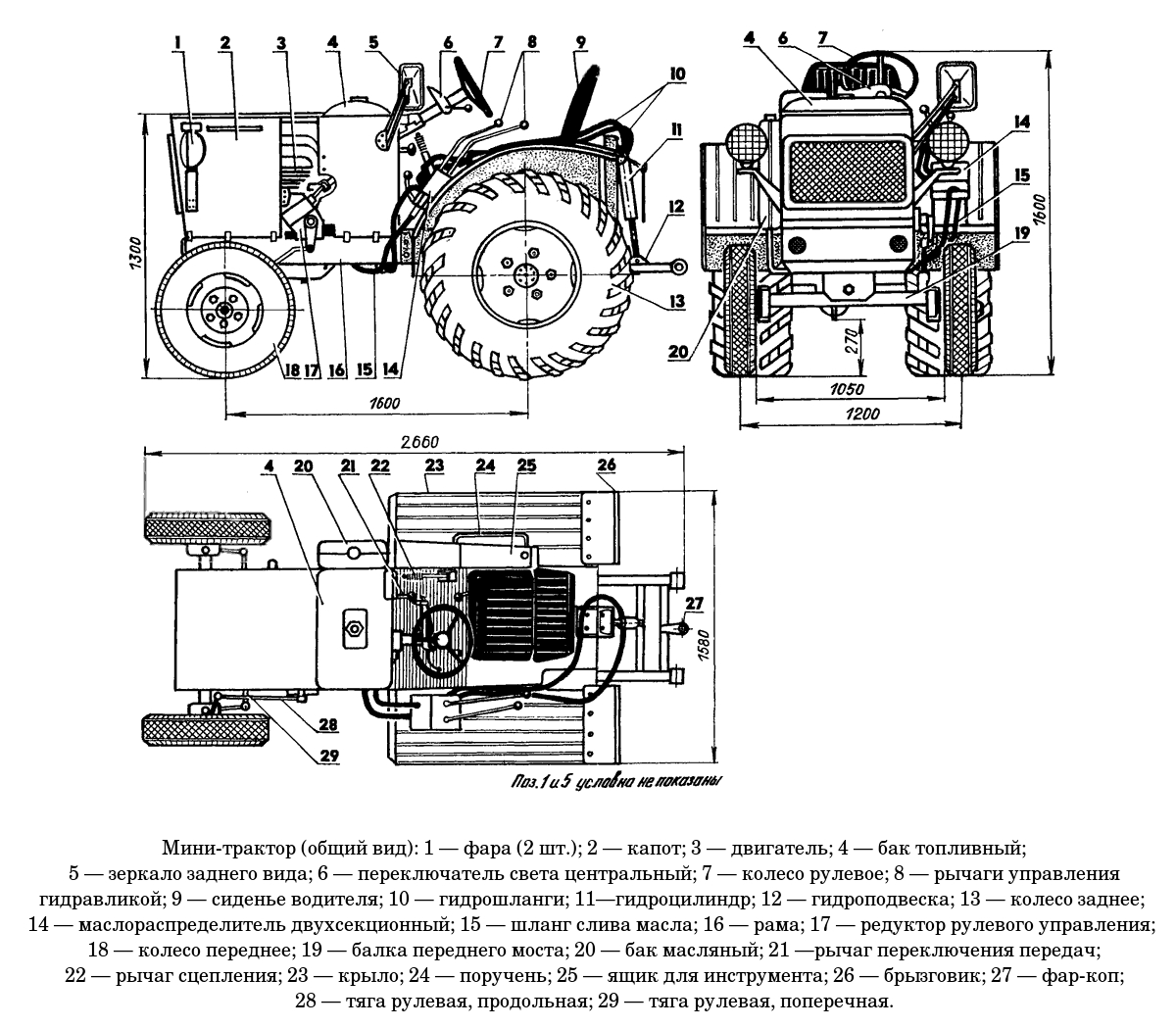

Подготовка чертежей и деталей

Нельзя приступать к работе без готового плана. Переделка Оки в мини-трактор пройдет успешно, если делать все по чертежам. Для рамной конструкции нужно запастись двумя лонжеронами — правым и левым. Траверсов понадобится столько же: по 1 на каждую сторону. Первые делают из швеллеров №10, для вторых подойдет профиль конструктивных элементов №12 и №16. Подойдут элементы, произведенные из поперечной балки.

Главная деталь, которую нужно снять с автомобиля Ока, — двигатель. Он должен соответствовать нормам, прописанным в законодательстве РФ. Особенно важно это учесть, если мини-трактор будет использоваться на ДОП. От мощности двигателя зависит, какие права на такой спецтранспорт придется получать. Лучше всего, если в старой машине использовался 4-цилиндровый мотор.

Чтобы собрать мини-трактор из мотоблока своими руками без совершения ошибок, понадобится пошаговая инструкция и…

Остальные запчасти можно приобрести по отдельности или снять с Оки, если они в хорошем состоянии. Поскольку чертежи составляются из расчета имеющихся деталей, важно учитывать возможность замены. Если элемент выглядит сомнительно, не стоит устанавливать его в мини-трактор. Сделать исключение можно. В этом случае он должен быть доступен в ближайших магазинах или соответствовать креплениям более новых моделей.

Для сборки спецтранспорта своими руками понадобятся:

  1. Мост. Он устанавливается в том же виде, в каком был снят с автомобиля. Дополнительно нужно прикрепить раму. Для этого понадобятся 4 стремянки. Если есть карданный вал, его можно использовать.
  2. Трансмиссия. Ее крепят непосредственно к раме. Корзину нужно сварить самостоятельно. Без нее сцепление не синхронизируется с двигателем. Важно при этом соблюдать пропорции. Если конструкция не подойдет по размерам, транспорт получится не безопасным. Для установки потребуется отверстие в задней плоскости маховика мотора, которая должна быть заранее укорочена.
  3. Рулевое управление. Гидравлику лучше использовать готовую. Этот элемент, собранный самостоятельно, может стать причиной внезапной поломки. Если у детали не окажется насоса, его нужно установить своими руками около ведущего вала. В противном случае рулю не будет хватать давления.
  4. Задний ход. Подойдет родная запчасть из Оки. Перед установкой нужно убавить полуоси.
  5. Колеса. При выборе этого элемента нужно учитывать, по какому грунту будет передвигаться мини-трактор. Если его главное назначения — перевозка грузов, подойдут диски размером 13-16 дюймов. Для вспахивания почвы этого недостаточно. Придется устанавливать колеса на 18-24 дюйма.

На что обратить внимание при переделке

Конструкция рамы мини-трактора, сделанного из Оки, бывает 2 типов. Первый — когда ДВС и сиденье водителя находятся на одной платформе. В этом случае сборка будет самой простой, т.к. достаточно скрепить 4 швеллера в виде прямоугольника. Можно использовать уголки 4*4 см. Однако такой материал требует дополнительной установки металлических труб с квадратным сечением. Без них конструкция не будет достаточно прочной, чтобы выдержать водителя и все детали.

Важно делать конструкцию крепкой. Малейшие зазоры и недочеты в размерах могут стать причиной поломки. При оформлении такого МТ в Гостехнадзоре для использования на ДОП владелец 100% столкнется с отказом из-за несоблюдения технических норм сборки. Чтобы укрепить раму, понадобятся передние и задние траверсы. Еще один элемент, который сделает конструкцию прочной — поперечные балки, установленные под двигателем и сиденьем.

Лебедка – агрегат, который используется для перемещения или вертикального подъема тяжеловесных конструкций…

Также можно использовать целую раму-переломку от старого трактора. Для этого необходимо объединить детали шарнирами. Однако справиться с задачей сможет только человек с опытом. Если использовать подшипники от КамАЗа, совместив их с цапфой, можно получить конструкцию, свободно перемещающуюся по всем плоскостям. Кроме сложности в сборке, проблемы возникнут на этапе подбора деталей, т.к. трансмиссия получится составная. Опытные техники выбирают такой тернистый путь, т.к. мини-трактор, собранный из полурам, будет более маневренным.

Необходимые инструменты

Невозможно обойтись без отвертки и гаечных ключей. Они будут нужны на всех этапах: от разборки старого автомобиля до закрепления деталей на новой раме. Даже при использовании готовых конструкций нельзя забывать о болгарке и дисках для резки металла. Спецтранспорт получится ненадежным, если хотя бы один элемент не будет соответствовать размерам, указанным в чертежах. Большинство запчастей крепится на гайки и болты, которых также должно быть с запасом. Электродрель нужна вне зависимости от используемых элементов.

Большинство людей, которые решили сделать мини-трактор из мотоблока или Оки, приобретают все инструменты по-отдельности. Однако в специализированных магазинах можно найти КИТ-наборы, в которые входят необходимые для сборки такой техники приспособления. Они подбираются в зависимости от имеющихся деталей. Дополнительно можно приобрести:

  • емкости для тормозной жидкости;
  • спинки и сиденья;
  • рычаги блокировки полуосей;
  • барабаны для тормозов;
  • шкворени прицепного устройства;
  • механизмы для косилки или лопаты-отвала;
  • подъемные оси;
  • цепь ведомой и ведущей звездочки;
  • вал подъемного механизма;
  • промежуточный натяжной ролик.

Основные этапы сборки конструкции

Самоделка из Оки может стать полноценной заменой покупного трактора. Чтобы собрать такую технику, достаточно следовать пошаговой инструкции. Первым этапом изготавливается рама. Для нее понадобятся швеллеры №10 или плотные листы железа. Полученная конструкция должна иметь форму идеального прямоугольника. На нее крепятся шарниры, которые часто берут из кулака УАЗ.

На основание составляющих частей Оки нужно припаять мосты. Главная деталь из автомобиля, без которой сборка МТ по фото не была бы возможна — двигатель. Его нужно подготовить к установке. Без увеличения просвета и установки механизма для сцепки использовать такой мотор не получится. Передние и задние лонжероны нужно усилить, чтобы вес конструкции не износил раму раньше срока.

Читайте также  Подъемник на заднюю навеску трактора своими руками

Человек всегда пытается облегчить себе жизнь и сконструировать из подручных средств что-нибудь новое. То, что поможет…

Для сцепления понадобятся двухклиновые ремни, которые крепятся к шкиве на валу трансмиссии. Коробку передач можно взять из автомобиля Ока. Ее корпус в мини-тракторе должен быть повернут “лицом” к водителю. Затем можно устанавливать рулевое управление, крепить топливный бак, электрические части и тормозную систему. Если все сделано правильно, мини-трактор можно использовать для сельскохозяйственных работ в тот же день.

Сделать трактор из старого автомобиля самостоятельно не сложно. При этом решается сразу несколько проблем: владельцу не приходится заказывать эвакуацию ненужной машины на свалку и покупать спецтранспорт для своего участка. Если конструкция собрана по всем правилам, ее можно использовать для выполнения большинства сельскохозяйственных дел. Мини-трактор из Оки пригодится не только владельцам больших садов. Компактные размеры позволяют убирать снег и культивировать почву даже на небольшом огороде.

Самодельные трактора и вездеходы

Авто самоделки своими руками, вездеходы, трактора и мотоблоки

Самодельный минитрактор с двигателем от Оки

Минитрактор построенный умельцем из запчастей от отечественной авто техники: фото, описание, а также видео самодельного минитрактора в работе.

Этот трактор построил умелец Иван, давайте подробно рассмотрим его конструкцию.

На самоделку установлен ДВС и КПП от Оки, раздаточная коробка от Нивы. Количество передач:вперёд 4+4 пониженные; назад 1 + 1 пониженная. Мосты взяты от Москвич-412, укороченные, только полуоси я не сваривал, обрезав стандартную, нарезал шлицы (на вопрос сможем ли такое сделать мне на нашем заводе сказали-как палец об асфальт) вот и сделал не сварные а цельные (колея 700 мм).

Добавочный шкив коленвала от автомобиля Волга, Газель (с генератора под два ремня) пока что один ручей под ремень свободен-в планах помпа для перекачки воды.

Разобрал КПП «Ока» вынял шестерню с корпусом сателитов в сборе из КПП и свариваем шестерни сателитов между собой (но не с корпусом, он чугунный, а шестерни стальные).

В качестве насоса я использовал что было в хозяистве с избытком(насос ГУРа от BMW)насос фирмы ZF лепестковый ,макс. давл. 115bar (плюс я его вскрыл и заглушил редукционный клапан,так что думаю теперь он способен на большее.)

Шкив от мотора к насосу примерно 1к3. Гидрораспределитель Р80-2-022 (с плавающим положением).

Глушитель от китайского скутера (по понятным причинам выбирал самый лёгкий).

Колёсные диски тоже от BMW525 E28(14 дюймов) становятся после лёгкой доработки как родные(заужены с 6 дюймов до 4,5 дюймов).

Крестовина в поворотном узле от переднего нивовского кардана(взяты крайние флянцы и немного подточены-для большего угла излома).

Механизм переключения передач сделан на шаровых шарнирах тяг переднего стабилизатора BMW730 E32.

Гидросистема вся новая,за исключением насоса, передний цилиндр от МТЗ-80, задний от комбайна. Шланги новые подбирал подходящей длины. Распределитель двух секционный с плавающим положением. Гидробак от BMW 528 E28(1,2л).

Отвал самодельный-листовой металл 4 мм.

Трогается на любой передаче (мин скорость около 1 км/ч на холостых; максимум примерно 35 км/ч). Тормоза на все колёса.

Минитрактор имеет габаритные размеры:

  • Длина 2500 мм (с отвалом но пока без плуга).
  • Ширина 900 мм.

Далее пару видео про самодельный минитрактор:

Как сделать минитрактор с двигателем Оки своими руками

Купить компактную сельскохозяйственную технику может позволить себе не каждый. Но собрать минитрактор из Оки доступно любому, кто имеет навыки работы с металлом и разбирается в устройстве автомобилей. Народные умельцы разработали множество авторских конструкций, которые несложно изготовить в домашних условиях, используя детали, имеющиеся в наличии.

Что нужно для работы

При наличии разукомплектованного или аварийного автомобиля Ока мастер может использовать его уцелевшие агрегаты:

  • двигатель;
  • трансмиссию;
  • колесные полуоси;
  • рулевое управление.

При необходимости эти узлы заменяют совместимыми, дорабатывая места соединений разных агрегатов.

Трактор из Оки своими руками делают на базе швеллера № 6-8 или уголка 4х4 см. Количество материала легко вычислить на основе схем, где указаны размеры рамы.

Кроме указанных, потребуются следующие инструменты и материалы:

  • болгарка;
  • сварочный аппарат;
  • набор инструментов автомастера;
  • листовой металл;
  • запчасти от Оки или других авто;
  • покрышки и диски большого диаметра (13-24 дюйма, в зависимости от использования технического средства).

В качестве сиденья для самодельного трактора с двигателем от Оки можно использовать любой подходящий для этой цели предмет. Существуют даже конструкции с закрепленным на раме табуретом или снятым с опоры офисным креслом.

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

  1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
  2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.

Как собрать трактор

Чтобы смонтировать на раме агрегаты трактора, потребуется умение подбирать запчасти от других механизмов. При сборке мастер должен осуществить следующие этапы работ:

  • монтаж ходовой части на основе колес или гусениц;
  • установка двигателя и сцепления;
  • создание тормозной и рулевой систем;
  • крепление сиденья.

Для установки колесных полуосей на раму снизу наварить стойки из уголка. Передний и задний мосты лучше взять однотипные, это значительно облегчит другие задачи. При использовании мостов от Оки может потребоваться замена ступиц для установки дисков большего диаметра. Иногда умельцы делают это проще: вырезают круг с креплением из колесного диска Оки и сваркой крепят его в отверстие, подготовленное на диске от другого автомобиля.

Передний мост на переломку лучше сделать самостоятельно, из стального прута толщиной не менее 5 см. На середине детали нужно установить шарнирное соединение, которое обеспечит подвижность моста на неровностях дороги. Концы самодельной балки оснастить ушками для крепления полуосей со ступицами. Для смазки системы установить отдельный масляный бачок. Распределитель для переднеприводных авто или трактора Беларусь поможет сделать эти колеса ведущими.

Создавая минитрактор своими руками с двигателем от Оки, проще всего использовать штатные тормоза и сцепление. На цельной раме эта часть сборки не должна вызвать никаких затруднений, особенно при использовании мостов от такого же автомобиля. Индивидуально решается только задача размещения самого двигателя. Этот крупный агрегат устанавливают чаще всего впереди, но мастера, озабоченные компактностью трактора, перемещают мотор назад, под сиденье водителя.

При работе с ломающейся рамой и самодельным передним мостом можно применять детали от других автомобилей. В этом случае их подгоняют под имеющиеся конструкции.При изготовлении трактора на гусеничном ходу нужно будет приобрести траки и ролики для них, что значительно усложнит работу.

На самодельный минитрактор с двигателем от Оки ставят КПП от этого же авто. На переломке агрегат монтируют на передней полураме. При использовании сплошной базы для самоделки коробку передач ставят в удобном месте, разворачивая к водителю.

Рулевое управление подразумевает стандартную процедуру установки тяг, подходящих к ходовой части, использованной в конструкции. В качестве рулевой колонки используют как узел от Оки, так и соответствующую деталь мотоцикла.

Читайте также  Трактор ЮМЗ 6 технические характеристики

Дизайн и комфорт

Для монтажа этой части конструкции необходимо сделать прочное основание из уголков, приваренных вертикально к раме. Самодельный минитрактор с двигателем Ока чаще всего делают безрессорным, поэтому толчки при движении будут весьма ощутимы.

Для безопасности человека во время продолжительной работы и уменьшения вибрационной нагрузки на позвоночник необходимо установить мягкие рессоры под сиденье.

Работа или движение в темное время суток потребует и установки осветительных приборов, т. е. монтажа электропроводки и фар. При использовании трактора на дачном участке это не является необходимостью, но может быть использовано для декора сельскохозяйственной машины.

Старую Оку в хорошем техническом состоянии в качестве тягловой силы можно приспособить, обрезав часть кузова сзади и оснастив навесным оборудованием. Но аварийный автомобиль придется использовать по частям, создав на его основе совершенно новый механизм.

Самодельный трактор c двигателем от Оки

Обрабатывать земельный участок будет намного проще, если сделать самодельный трактор-переломку 4+4 своими руками с двигателем от Оки. Изготовление самодельного трактора будет намного дешевле, чем покупать уже готовое изделие. Однако для создания трактора своими руками потребуются базовые знания техники и специальные инструменты.

Главным преимуществом самодельной техники для обработки земельного участка заключается в существенной экономии средств. Основные комплектующие части, необходимые для сборки, можно позаимствовать у нерабочего автотранспорта или приобрести по низким ценам.

К тому же, мини-трактор показывает эффективность выше, чем более мощные заводские аппараты, на небольших земельных участках, где ощущается недостаток свободного места.

Из недостатков следует отметить необходимость владения техническими навыками и умениями работы с чертежами. Для сборки самодельного трактора также могут понадобиться дополнительные инструменты и устройства.

Наиболее удобным вариантом для обработки небольших полей, садов и теплиц станет трактор с переломной рамой. Переломная рама – это две полурамы, скрепленные между собой шарнирным соединительным механизмом. Преимущества таких устройств следующие:

  • Повышенная маневренность. Трактор-переломка может совершать полный разворот практически на одном месте.
  • Повышенная проходимость. Благодаря особенностям переломной рамы, существенно повышается сцепление с поверхностью на сложных участках почвы.
  • Повышенная мощность. Удачное распределение нагрузки помогает получить максимальное значение мощности техники.

С помощью самодельного трактора переломки 4+4 с полным приводом можно выполнять такие задачи:

  • Сбор урожая.
  • Прополка.
  • Формирование грядок на поле.
  • Культивирование и обработка почвы.
  • Посев садовых культур.
  • Перевозка габаритных грузов.

Подготовка чертежей и деталей

Сборка сложных механизмов начинается с изготовления чертежей. Опираясь на свои знания техники, необходимо детально изложить свои идеи на бумагу, либо использовать уже готовые решения, размещенные в сети Интернет.

Важно! Не имея соответствующих навыков, создавать чертеж трактора самостоятельно не рекомендуется. Неправильный расчет приведет к быстрому износу деталей и преждевременной поломке.

Имея готовый чертеж, будет очень просто подготовить все детали, а в дальнейшем – собрать всё в единое устройство.
Сборка самодельного трактора

Для сборки трактора следует подготовить следующие части:

  • Рама.
  • Двигатель.
  • Трансмиссия.
  • Рулевое управление.
  • Мост.
  • Колеса.

Большинство деталей может не оказаться в наличии, поэтому предстоит посетить авторынки или заказать недостающие комплектующие через интернет. Их стоимость должна быть небольшой.

Для изготовления полурамы рекомендуется использовать швеллер №10 согласно ГОСТу. Он обладает достаточной прочностью для этих целей. Если использовать швеллер меньших размеров, то нужно укрепить детали поперечными балками. Части полурамы скрепляются между собой сваркой.

Между собой полурамы скрепляются шарнирным соединительным механизмом. В качестве готового решения предлагается использовать карданный вал от автомобиля ГАЗ-52.

Двигатель

На раму мини-трактора можно поставить двигатель от любого автомобиля, имеющего необходимую мощность. Оптимальной мощностью для выполнения огородных работ считается 40 лошадиных сил. Изготавливаемый своими руками, самодельный трактор переломка 4+4 с двигателем от Оки сможет справиться с основными сельскохозяйственными мероприятиями.

Следует предусмотреть систему охлаждения двигателя, так как нагрузка на него будет выше. Перегрев двигателя, особенно в жаркое время года, может стать причиной прекращения эксплуатации вашей сельскохозяйственной техники.

Трансмиссия

Трансмиссионные части можно позаимствовать от автомобиля ГАЗ-53. Для обеспечения полноценного взаимодействия сцепления с двигателем предстоит выполнить несколько дополнительных работ.

Необходимо изготовить новую корзину сцепления и подогнать под нужные размеры. Также коррекции подвергается маховик двигателя. Все действия можно выполнить на токарном станке, поэтому рекомендуем обратиться за помощью к специалистам.

Передний мост используется без изменений. Можно воспользоваться подходящими по размерам деталями от грузового или легкового транспорта.

Для заднего моста нужно провести несколько модификаций. А именно – укоротить полуоси.

В случае отсутствия готового моста, можно собрать его, используя запасные часты от разных автомобилей. Это будет довольно просто при наличии соответствующих навыков. В противном случае стоит подыскать уже собранные узлы.

Колеса

Подбирая колеса для самодельного трактора-переломки, необходимо учитывать их диаметр. В зависимости от целей использования трактора будет изменяться диаметр колес.

Например, для перевозки грузов используются диски диаметром до 16 дюймов. Выполнение сельскохозяйственных мероприятий в поле потребует установки колес размером до 24 дюймов.

Рулевое управление и гидравлическая система

Гидравлические части практически невозможно изготовить самостоятельно, в домашних условиях. Поэтому при сборе самодельного трактора переломки 4+4 своими руками следует устанавливать уже готовую гидравлическую систему. Шестеренчатый насос для подачи масла также должен входить в комплект.

Наиболее удачным вариантом будет управление каждым колесом ведущего вала через редукторы.

Завершение сборки

  • Тормозная система снимается с легковых автомобилей или мотоциклов и устанавливается без изменений.
  • Топливный бак подбирается под выполнение конкретных задач. В среднем, будет достаточно бака на 10 литров горючего. При надобности размеры емкости могут быть увеличены.
  • Если планируется работа в поле в темное время суток, следует установить на самодельный трактор-переломку систему освещения пути. Для этого монтируются фары, проводка, аккумулятор и генератор.
  • Кресло для водителя должно устанавливаться с учетом жесткости подвески, иначе водитель будет ощущать каждую неровность местности.
  • Кабина поможет придать эстетичный вид собранной сельскохозяйственной технике, а также защитит ее и водителя от погодных условий. Отделка выполняется, основываясь на собственные вкусы и предпочтения.

Использование самодельного трактора разрешается только после полного его тестирования в различных условиях. В противном случае возможно проявление недостатков в самый ответственный момент.

Привлекательность самодельного трактора переломки из Оки трудно переоценить. Стоимость запасных частей и комплектующих, необходимых для изготовления трактора, довольно низкая. Общие затраты могут окупиться за один урожайный сезон. Такое решение подойдет начинающим фермерам, не имеющим средств на приобретение сельхозтехники фабричного производства.

Минитрактор из Оки: нюансы самостоятельного изготовления

Самодельный минитрактор в последнее время не такой уж редкостный агрегат, который можно встретить у фермеров с небольшим или средним земельным участком. Часто переломке подвергаются старые автомобили времен еще советского производства. Не исключением является и автомобиль Ока. Под данным брендом также выпускаются мотоблоки. Но, исходя из технических характеристик и конструкции, минитрактор из мотоблока Ока сделать фактически невозможно.

Сделать минитрактор с двигателем от Оки своими руками достаточно просто, особенно при наличии соответствующих инструментов и навыков. Также на подготовительном этапе перед изготовлением следует продумать все размеры трактора и создать чертежи. Конечно, кун на минитрактор с двигателем Ока присоединить вряд ли удастся ввиду небольшого веса агрегата. Зато этот минитрактор станет Вашим надежным помощником при перевозке грузов, при обработке грунта до и после сбора урожая, при окучивании грядок и уборке территории, а также при выполнении многих других задач.

Подготовка к работе

Перед началом работы стоит создать чертежи будущего агрегата. Общая схема строения минитрактора приведена на рисунках ниже:

Перед тем, как сделать минитрактор из Оки, следует обзавестись набором составляющих частей будущего агрегата.

  1. Рама. Конструкция рамы будет являть собой 2 траверса и 2 лонжерона, сваренные между собой. Для изготовления боковых лонжеронов используется швеллер №10, для траверсов – швеллер № 12 и 16. Дополнительно можно укрепить конструкцию поперечной балкой.
  2. Двигатель. ДВС от Оки должен отвечать как минимум таким техническим характеристикам, как наличие 40 л. с., жидкостного охлаждения, 4 цилиндров и соответствующего крутящего момента. Если Вы хотите сконструировать минитрактор с колесной формулой 4х4, передаточное число трансмиссии придется сделать больше.
  3. Передний мост от автомобиля Ока прикрепляется вместе с карданом на раму без каких-либо усовершенствований. В качестве крепления берутся 4 стремянки. Задний мост также можно будет взять от Оки, предварительно уменьшив размер полуосей.
  4. Коробка скоростей крепится на раму с некоторыми изменениями. Необходимо будет изготовить новую корзину сцепления подходящего размера. У маховика двигателя укорачивается задняя плоскость и делается отверстие в центре.
  5. Рулевое управление также можно переместить с автомобиля Ока. Не забудьте оснастить его гидравликой для улучшенной маневренности и управления.
  6. Передние колеса можно снять все с того же автомобиля Ока. Они должны быть диаметром около 13-16 дюймов. Задние колеса, соответственно, следует подбирать побольше, с усиленным протектором и диаметром не менее 20 дюймов.
Читайте также  Самодельный ковш на заднюю навеску трактора

Конструирование минитрактора из Оки: пошаговая инструкция

Поэтапно процесс сборки минитрактора выполняют по такому алгоритму:

  • из листов металла и швеллеров свариваем раму. Передний и задний лонжероны стоит усилить, поскольку на них будет повышенная нагрузка;
  • закрепляем мосты от автомобиля Ока;
  • в передней части рамы устанавливается двигатель;
  • установите коробку передач и сцепление. Сцепление стоит делать ременное – его конструкция довольно проста и надежна. Состоит из 2 клиновых ремней и шкива коробки переключения скоростей;
  • в самом конце монтируются руль, бак для горючего, тормоза, элементы электроснабжения и освещения;
  • убедитесь в надежности всех креплений и эргономичности расположения рычагов управления.

Также не забудьте увеличить колесный просвет для улучшенной проходимости агрегата.

Как видим, конструирование минитрактора из Оки не составит особого труда и окупится в первом же сезоне. Предлагаем также ознакомиться с видео, на котором подробно рассказано о нюансах сборки минитрактора из Оки:

Самодельный трактор на базе Оки своими руками, этапы сборки

Мини-трактор своими руками с двигателем от Оки – это один из самых бюджетных методов изготовления универсального сельхоз агрегата. Потратив лишь немного своего времени и сил, фермер сможет получить небольшую, но достаточно мощную и маневренную сельскохозяйственную машину, которую можно активно эксплуатировать не только в огороде, но и на придомовой территории.

Самодельные трактора с двигателем от Оки отлично подходят для работы на небольших и средних участках. В числе преимуществ такого рода техники выделяется эргономичность, надежность и простота в применении. Самодельным тракторам из Оки не нужен специальный уход и они неприхотливы к качеству топлива и моторного масла.

Вместе с тем, большое значение имеет двигатель, выбранный для изготовления мини-трактора. Автомобили марки Ока оборудуются несколькими модификациями моторов, однако для сборки сельскохозяйственной техники подходят только двигатели ЗИД-4,5 и УД2.

Использование этих ДВС позволяет собрать по-настоящему надежный и выносливый самоделки, которые смогут справиться со следующими задачами:

  • культивацией грунта;
  • формировкой грядок;
  • скашиванием и сбором сорняков;
  • посадкой и сбором клубневых культур;
  • транспортировкой грузов;
  • уборкой придомового участка от мусора:
  • очисткой территории от снега.

При необходимости можно расширить функционал мини-трактора из автомобиля Ока, сделав для него мощную гидравлическую систему. Ее наличие позволит использовать для работы с самодельной техникой измельчитель веток, пневматический дровокол, сеялку и опрыскиватель.

Необходимые инструменты

Востребованность минитракторов постоянно возрастает, так как они выделяются достаточной мощностью в сочетании с повышенной маневренностью. Стремление людей сэкономить толкает их на сборку самодельных вариантов техники. Например, можно воспользоваться деталями от старой Оки, если они находятся в рабочем состоянии. Для создания минитрактора своими руками необходимы такие составляющие:

  • Двигатель.
  • Рулевое управление.
  • Колесные полуоси.
  • Трансмиссия.

Для самодельных минитракторов требуются дополнительные материалы, такие как уголки 4*4 или же балки швеллера №6, 7 или 8. Будущей машине нужны диски и покрышки большого диаметра. В зависимости от особенностей земельного участка, их размер должен быть от 13 до 24 дюймов. Необходимы другие запчасти, которые можно взять от любых транспортных средств, и листовой металл.

Предварительный этап конструирования

Из автомобиля Ока при конструировании берутся такие детали:

  • Мотор;
  • Трансмиссия;
  • Колёсные полуоси;
  • Рулевое управление.

В случае необходимости элементы можно заменить совместимыми, доработать некоторые соединения.

Минитрактор из мотоблока Ока конструируется на основе швеллера № 6-8 или уголка 4х4 сантиметра. Количество необходимых материалов определяется по подготовленным чертежам с точными размерами элементов.

Нужно обзавестись следующими инструментами и материалами:

  • Болгаркой;
  • Сварочным аппаратом;
  • Отвёртками и ключами;
  • Листовым металлом;
  • Покрышками и дисками с диаметром 13-24 дюйма;
  • Сиденьем для оператора. Можно использовать не только автомобильное кресло, но офисный стул. Его закрепляют на раме агрегата.

Подборка к изготовлению мини-трактора

Прежде чем начинать сборку мини-трактора из Оки, следует внимательно изучить чертежи. В них должны быть указаны габаритные размеры техники и места монтажа деталей в ее общую конструкцию.

После изучения схем необходимо приступать к выбору и подготовке узлов будущего мини-трактора.

Для сборки агрегата из Оки обязательно понадобится:

  • усиленная несущая конструкция – для изготовления рамы потребуются правый и левый лонжероны, а также передняя и задняя траверса. Чтобы сделать лонжероны, лучше всего воспользоваться швеллерами-десятками. Траверсы лучше всего делать из швеллеров № 10 и № 12. Еще одна деталь для рамы – поперечная балка – может быть сделана из металлического бруса;
  • прочные мосты – они должны фиксироваться к нижней части рамы при помощи стремянок. Чтобы не тратить время на изготовление мостов, можно воспользоваться уже готовыми карданными валами от авто;
  • мотор – один из самых важных узлов самодельного мини-трактора. Его следует выбирать с учетом мощности и параметров крутящего момента. Для изготовления сельскохозяйственного агрегата хорошо подойдет 4-цилиндровый дизельный двигатель, укомплектованный жидкостной системой охлаждения. Оптимальная мощность ДВС – не менее 40 л.с. В случае если фермеру требуется трактор с колесной формулой 4 x 4, то для используемого мотора подойдет трансмиссия с увеличенным передаточным числом;
  • трансмиссия – КПП для трактора необходимо монтировать на его раму. Для сборки агрегата также понадобится сварить новую корзину сцепления – ее наличие позволит синхронизировать двигатель и сцепление мини-трактора из Оки. Заднюю плоскость предусмотренного в конструкции маховика понадобится немного укоротить, и сделать в его центральной части небольшое отверстие;
  • гидравлическая система – она позволит существенно расширить функционал мини-трактора из Оки. Для ее сборки потребуется насос, который должен быть установлен рядом с ведущим валом. От насоса к используемым в дальнейшем навесным и полунавесным орудиям будут направлены трубки, по которым под давлением будет циркулировать масло;

  • колеса – выбирая эти детали, следует заранее определиться с задачами, которые должен решать самодельный мини-трактор. Если он необходим для регулярной перевозки грузов, то колеса должны обладать диаметром не менее 17 дюймов. Если же агрегат требуется для обработки огорода и уборки придомовой территории, то его следует оборудовать колесами с диаметром не менее 25 дюймов.

Очень важно, чтобы все перечисленные узлы и их детали были полностью исправными и не имели каких-либо повреждений. Соблюдение этих требований поможет предотвратить преждевременную поломку мини-трактора из автомобиля Ока в первые дни его эксплуатации.

Как сделать раму для мини-трактора

Известны 2 типа мини-техники, различающихся конструкцией рамы:

  1. На единой платформе размещены и ДВС Ока, и сиденье водителя. Такую раму можно собрать в виде прямоугольника из швеллера. При использовании уголка 4х4 см нужно сварить из профиля трубы с квадратным сечением, и использовать для работы их, т. к. сам материал недостаточно прочен, чтобы выдержать вес двигателя и водителя. Лонжероны рамы можно сделать прямыми или ступенчатыми. Для соединения боковых частей рамы служат передний и задний траверсы, а также усиливающие конструкцию поперечные балки под двигателем (2 шт.) и сиденьем.
  2. При использовании ломающейся рамы (трактор-переломка) мастер должен собрать переднюю и заднюю полурамы, а затем соединить их шарниром. Удобно использовать цапфу и подшипники от КамАЗа: карданная система позволяет полурамам перемещаться в горизонтальной и вертикальной плоскостях. Это более сложная конструкция, которая потребует поиска дополнительных запчастей для трансмиссии. Но самодельный трактор из Оки получится более маневренным. При изготовлении переломки нужно учесть, что передняя часть должна быть достаточного размера, чтобы вместить движок, КПП и рулевое управление. На задней полураме устанавливают только сиденье. Каждая полурама несет по 1 паре колес.

Чтобы правильно рассчитать размеры рамы, нужно самостоятельно изготовить чертежи, на которых указать расположение всех узлов конструкции. После этого можно переходить к изготовлению базы для мини-трактора. При сборке желательно использовать сварные швы, чтобы обеспечить каркасу достаточную прочность. На заднем траверсе установить крепление для навесных орудий.
