Кабелеукладчик на базе трактора

Кабелеукладчик КВГ-2

Мы производим кабелеукладчик КВГ-2 на собственном производстве. Купить и заказать по цене от производителя ЧЗПТнедорого для жителей городов Москва, Сергиев Пасад, Коломна. Подольск, Серпухов, Клин, Волоколамск, Наро-Фоминск, Воскресенск и др. можно по телефону 8 800 5555-174 или через наш сайт.

  • Основные параметры
  • Наши преимущества
  • Описание
  • Технические характеристики
  • Комментарии

В цены входят все налоги, утилизационный сбор и НДС!

Кабелеукладчик КВГ-2 предназначен для бестрашейного прокладывания кабелей связи любых видов, даже оптическо-волоконного с диаметром 25 мм на трассах.

  • Скорость прокладывания кабеля 0 — 2,5 км/час.
  • Категория грунта 1-4.
  • Глубина прокладывания до 1500 мм.
  • Диаметр кабеля до 80 мм.
  • Диаметр труб 35, 40, 53, 63 мм
  • Базовый трактор Т10МБ П. болотоход
  • Двигатель ЯМЗ-238 ГМ2 (180 л.с / 132 кВт)

Купить кабелеукладчик КВГ-2

При покупке у нас как у производителя вы получаете:

  • честные условия и гарантия 12 месяцев или 1500 мото/часов,
  • честная цена и налоги уже входят в стоимость,
  • нет проблем при поставке на учет,берем самую недорогую доставку.

Мы производители! Гарантия и цена — от производителя!

Минимальные сроки производства: от 3 недель. Доставка по РФ и СНГ.

Джойстиковое управление трактором и навесным оборудованием.

Надежный и современный дизель ЯМЗ с увеличенным моторесурсом.

Шестигранная модернизированная кабина.

Удобство в обслуживании гидросистемы, расположение гидравлического бака на задней части трактора за кабиной ( аналогично САТ, КOMATSU, SHANTUI ).

Надежность и простота в эксплуатации.

Поэтапная и финальная обкатка техники на собственном полигоне.

Ввод техники в эксплуатацию квалифицированными специалистами завода на территории Заказчика.

Кабелеукладчик КВГ-2 используется для повышения производительности труда при прокладке кабелей и небольших в диаметре трубопроводов. Применяется данный вид кабелеукладчиков во многих отраслях промышленности, прокладке трубопроводов и кабелей в информационной и аграрной промышленности.

Укладка кабельной продукции осуществляется без необходимости вырывания траншей, что экономит время на укладку. Для работы КВГ без необходимости рыть траншею необходимо чтобы грунт по плотности был не выше 3-ей категории, в других случаях нужно воспользоваться либо иным укладчиком, либо вырыть траншею. Кабелеукладчик КВГ-2 может укладывать трубы с диаметром до 6,3 см и кабели с диаметром до 8 см.

Применение

Кабелеукладчик КВГ-2 используется во многих отраслях как промышленности, так и быта. Так, данное оборудование нашло свое применение в таких операциях как:

  • Укладка кабелей и других проводников;
  • Укладка пластиковых труб;
  • Соединение кабелей без остановок.

Кабелеукладчик КВГ-2 ножевого типа является самым продаваемым оборудованием своего класса. Основой для данного оборудования является трактор болотоход Т10МБ П.0121-2. Благодаря этому укладчик способен работать фактически на любых грунтах, оставаясь устойчивым и защищённым от опрокидывания на подъемах.

Основой болотохода является мотор ЯМЗ 238 М2 с мощностью в 180 л.с. Крутящий момент передает механическая коробка передач, а достойную проходимость и устойчивость на рыхлых грунтах обеспечивает ходовая часть, состоящая из 7-ми опорных катков. Гусеничный трак имеет ширину в 90 см.

Кабелеукладчик КВГ-2 является универсальным оборудованием, из-за применения подвижного плуга. От оси кабелеукладчик смещает на 1 метр и 14 см в обе стороны, что позволяет данному устройству быть максимально маневренным даже в ограниченном по площади пространстве.

Сильные стороны

Основными преимуществами данного оборудования являются:

  • Использование гидравлической системы подъема/спуска;
  • Доработанная система впуска топлива в цилиндры мотора позволила увеличить мощность, а в паре с МКПП это изменение позволяет ускорить процесс проведения одной операции по спуску и погружению;
  • Прокладка кабелей или труб может проводится как по траектории движения укладчика, так и со смещением.

Кабелеукладчик: что он собой представляет?

Сегодня для облегчения работы и существенного ускорения ее выполнения чаще всего применяется разнообразная спецтехника. Ее производят в большом количестве и применяют для различных целей.

Кабелеукладчик – отдельный тип специальной техники, который используется для проводки инфраструктуры под поверхностью грунта 1-4 категорий. У него есть все необходимые инструменты для прокладки кабелей. При этом он не нарушает структуру территории. Все действия осуществляются без первоначальной копки канав и траншей.

Машины данного класса хороши для прокладки:

  • Телефонного, коаксиального, оптического и силового кабелей;
  • Газопроводных, пластиковых труб;
  • Сигнальных лент.

Назначение кабелеукладчика

Благодаря кабелеукладчику значительно ускоряется проведение и действенность подземных работ и исключается необходимость в дополнительном количестве рабочего персонала. Активное применение этой спецтехники напрямую связано с быстрым ростом системы электроснабжения. Прокладка кабелей и труб под землю помогает сберечь большую часть плодородных участков, что оказывает благотворное влияние на сельскохозяйственные работы. Подземная прокладка кабелей на этапах строительства объектов инфраструктуры надежно защищает их от ударов молнии, проникновения влаги и иных неблагоприятных условий.

Технические характеристики кабелеукладчиков

В качестве базы для большей части кабелеукладчиков применяются бульдозеры либо тракторы болотоходного типа.

К процессу работы кабелеукладчика относятся:

  • Установка навесного оборудования;
  • Установка барабанов для кабелей;
  • Анкеровка кабеля;
  • Соединение кабелей;
  • Закладка кабелей в машину;
  • Копка котлована под укладку;
  • Прокладка кабелей либо труб;
  • Засыпка щелей.

К примеру, кабелеукладчики квг 1 и квг 2, используемые для бестраншейной укладки, обладают гидростатической трансмиссией для самого оптимального уровня тяги. Пользу кабелеукладчиков КВГ невозможно переоценить: благодаря техническим характеристикам их используют даже в самых тяжелых условиях, причем весьма эффективно. Эти показатели достигаются с помощью высококачественных, прочных сплавов стали. Цепи из нее долговечны, им присуща большая износостойкость.

Эти машины спокойно справляются без рабочих при проведении работ на почвах 1, 2 категорий. Для почв выше 3 категории следует воспользоваться пропорщиком для грунта – его устанавливают на отдельный бульдозер, что позволяет увеличить скорость прокладки в 2-3 раза. Эти модели оснащены механическим ходоуменьшителем, имеющим постоянную скорость 0,5 — 1,5 км/ч.

Фронтальное навесное оборудование предназначено для того, чтобы разгружать и устанавливать барабаны для кабелей. Подъем и спуск барабана производятся с помощью гидроцилиндра. Заднее навесное оборудование собрано из вибратора, который установлен на опору.

Кабелеукладчик ку 120 не менее известен, он относится к укладчикам с прицепами. Его особенность заключена в возможности прокладки волоконно-оптического кабеля на глубину 1,2 м вместе с контрольной лентой на глубину 0,6 м. Иногда поставляют машины с пневматическими либо стальными колесами. В определенных случаях приобрести кабелеукладчик с прицепом будет гораздо действенней, чем укладчик на базе трактора.

Укладчики отличаются друг от друга размерами: негабаритные модели больше эффективны в работе с мягким, податливым грунтом. Сухая и жесткая почва нуждается в машине более сильного типа. Укладчик способен легко раздробить крупные камни, присутствующие в почве.

Сферы, в которых применяется оборудование

Благодаря кабелеукладчику значительно оптимизируется эффективность работ – это делает машину просто незаменимой в сферах:

  • Строительства зданий и дорог;
  • Энергоснабжения;
  • Промышленности.

Кабелеукладчики делятся на 3 отдельных типа, используемых для проведения конкретных видов работ:

  1. Ножевые, задача которых – прокладка кабелей на непростых грунтах, где, прежде всего, необходимо рыхление. Такие укладчики успешно прокладывают сети через неглубокие водоемы (реки, каналы и озера). Когда нет возможности достать до речного дна, для осуществления работ применяются тросы. Работа укладчика производится с использованием ножей, которые расклинивают почву примерно на 1,5 м. Во время укладки кабеля под водой машина движется по дну и роет канал около 0,1 м в ширину и 0,5 м в глубину. Полноценная работа укладчиков требует не менее 2-х тракторов. Наиболее популярна модель ножевого типа п 286.
  2. Гидравлические, предназначение которых – прокладка кабелей либо труб в глубоких реках. С помощью спецоборудования на корабле рабочие создают напор воды, который направляется в сторону дна, где он размывает грунт. В образованную промоину укладывается кабель.
  3. Роторные, задача которых – прокладка кабеля в холодное время года, когда грунт сильно промерз, и в талых почвах.

Доподлинно известно, что первое кабельное судно было построено в 1858 г. в Великобритании, именно с него проложили первый телеграфный кабель. Он соединил Великобританию с континентальной Европой. Затем, в 1865 – 1874 гг., с этого же судна были проложены трансатлантические кабели.

С конца XX в. Кабельными судами обзавелись многие страны – во всем флоту имеются более 30 судов водоизмещением 8, 12 и 17 тыс. тонн. Судно устроено таким образом, что в трюмах располагаются баки цилиндрической формы – в них уложено витками тысячи километров кабеля.

Как правильно эксплуатировать?

Чтобы спецтехника работала наиболее продуктивно, на кабелеукладчике должно находиться хотя бы 2 человека. Это позволяет держать под контролем натяжение кабеля и плавное движение укладчика. Во время проведения работ особенно важно наблюдать за глубиной, на которую кладется кабель. Можно делать это как визуально, так и на автопилоте. Через каждые 30 м глубина погружения кабеля должна подвергаться дополнительной проверке, для которой можно использовать шест или кабелеискатель.

Читайте также  Бкм на базе трактора

Работа кабелеукладчика

Кабелеукладчики

Кабелеукладчик Т-130*,Т-170, Т-10
Оборудование навесноное Кабелеукладчик КВГ-1, КВГ-2 (Вибрационный гидравлический). Оборудование относится к землеройной технике, предназначенного для рытья, прорезки траншей до 63мм, под укладку силовых и кабелей связи, а так же защитных, газовых, дренажных труб. Устанавливаются на базовые трактора Т-170Б, Т-10Б и их модификациях и аналогов

КАБЕЛЕУКЛАДЧИК ВИБРАЦИОННЫЙ

ГИДРАВЛИЧЕСКИЙ

МОДЕЛИ КВГ-1, КВГ-2

НАЗНАЧЕНИЕ

Кабелеукладчик вибрационный гидравлический предназначен для бестраншейной прокладки всех типов кабелей связи, в том числе и оптических диаметром до 25 мм, как в стеснённых условиях трассы, так и междугородних трассах любой протяженности.

Кабелеукладчик предназначен также для прокладки защитных пластмассовых труб канализации, связи и специальных труб диаметром от 32 мм до 63 мм, а с соответствующим дополнительным оборудованием может быть использован для прокладки не маслонаполненных кабелей и гибких дренажных труб.

Прокладка кабеля кабелеукладчиками КВГ в грунтах 3-4 категории осуществляется с дополнительной тяговой единицей, которая имеет тягово-скоростные характеристики те же, что и базовый трактор кабелеукладчика, а при необходимости и с предварительной пропоркой трассы на полную глубину прокладки.

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Технические характеристики кабелеукладчика КВГ-1

Наименование параметров и размеров

Категория разрабатываемого грунта

Глубина прокладки, мм, до

Диаметр прокладываемого кабеля, мм до

Диаметр прокладываемых труб, мм

Скорость прокладки кабеля, км/час

Количество размещаемых барабанов

2250мм / 2шт. или 2500мм / 1шт.

Полная масса барабанов, кг

Ширина прокладываемой сигнальной ленты, мм до

Ширина габаритная (в сборе с навесным оборудованием), мм

Минимальный радиус поворота, м

Глубина преодолеваемого брода, м

Технические характеристики кабелеукладчика КВГ-2

Наименование параметров и размеров

Категория разрабатываемого грунта

Глубина прокладки, мм, до

Диаметр прокладываемого кабеля, мм до

Диаметр прокладываемых труб, мм

Скорость прокладки кабеля, км/час

Количество размещаемых барабанов

2250мм / 2шт. или 2500мм / 1шт.

Полная масса барабанов, кг

Величина смещения рабочего органа, мм

Ширина прокладываемой сигнальной ленты, мм до

Ширина габаритная (в сборе с навесным оборудованием), мм

Минимальный радиус поворота, м

Глубина преодолеваемого брода, м

КРАТКОЕ ОПИСАНИЕ УСТРОЙСТВА

КАБЕЛЕУКЛАДЧИКА

Кабелеукладчик вибрационный гидравлический состоит из переднего и заднего навесного оборудования, установленного на базовые трактора модели Т-170МБ, Т10МБ.

На кабелеукладчик устанавливается механический ходоуменьшитель, позволяющий вести прокладку кабеля со скоростью 0,4-1,5 км/ч.

Переднее навесное оборудование предназначено для погрузки, разгрузки и установки кабельных барабанов. Подъем и опускание навески осуществляется при помощи гидроцилиндров.

Заднее навесное оборудование кабелеукладчика состоит из вибратора, который посредством двух тяг устанавливается на опору. Опора, при помощи двух колес опирается на грунт. Колёса являются ограничителями разработки грунта по глубине и, в сочетании со стабилизатором обеспечивает стабильность глубины прокладки кабеля. Рабочий орган при помощи двух пальцев устанавливается непосредственно на вибратор, что существенно снижает массу колебатель-ной системы, увеличивая амплитуду колебаний ножа и соответственно повышая эффективность разработки грунта.

Кассета с ножом связана шарнирами, обеспечивающими две степени свободы, что в 6-10 раз снижает амплитуду колебаний кассеты. Бобина с тормозной системой и рулоном сигнальной ленты устанавливается непосредственно на кассету. Опора при помощи верхней и нижней тяг и связана с поворотным кронштейном, который при помощи вертикального шарнира установлен неподвижном кронштейне. Неподвижный кронштейн при помощи болтов устанавливается на заднюю стенку тягача. Подъём – опускание заднего навесного оборудования осуществляется при помощи двух гидроцилиндров.

Вибратор кабелеукладчика 3-х вальный, двухкамерный, одна из камер которого содержит одноступенчатый понижающий редуктор и приводные шестерни дебалансов, а другая дебалансы, обеспечивающие необходимое возмущающее усилие.

Привод вибратора осуществляется при помощи аксиально-поршневого гидромотора.

Прокладка защитных труб из полиэтилена высокого давления осуществляется специальным рабочим органом. Кассета рабочего органа роликовая, что обеспечивает прохождение трубы в канале кассеты только с опорой на элементы качения. Шесть роликов из неметаллического материала расположены на трёх балансирах, один из которых расположен на входе, а два на выходе кассеты. Равномерное распределение давления роликов на трубу за счёт их балансирования и невысокое трение при прохождении по каналу, обеспечивают качественную прокладку.

Одновременно с трубой этот рабочий орган может прокладывать сигнальную ленту шириной до 100 мм.

Полный список стран и городов, в которые осуществляется поставка запчастей:

Т-170, т 10, т 130, т 100 (С100, Т-100), ДЗ-171, ДЗ-109 (ДЗ 109Б), б 10, б 170, б 130 (Б-130), ДЗ171 (ДЗ-171), Урал-4320, РДК-25, РДК-250, ДЭК-251, ДЭК-631, МКГ-25.01, МКГ-25БР Вы можете посмотреть в разделе: ДОСТАВКА»

Алиса: качество, цена на запчасти, Т-170, Т-130, Б10, Б-10М, ДЗ-98, ДЗ98, ДТ-75, «Урал», SHANTUI, Caterpillar, KOMATSU, Hitachi, CUMMINS. SHANTUI SD16 (Шантуй СД16), Caterpillar (Катерпиллер), KOMATSU (Коматсу, Комацу), Hitachi (Хитачи), CUMMINS (Камминз), Hyundai, Volvo, Doosan, JCB, XCMG, Liugong, XGMA, Foton, BAW, FAW, YUEJIN, JAC, HOWO. Гарантия, надежность, стоимость, низкая, доставка ,быстро, купить со скидкой.

Оперативно доставим транспортной компанией и отдельной машиной до склада Покупателя, в города стран: •Республика Казахстан •Республика Беларусь •Украина •Республика Азербайджан •Республика Кыргызстан •Республика Армения •Республика Таджикистан •Грузия •Республика Латвия• Монголия. Запасные части на Т 170, Т 130, Т 10, ДЗ-171: двигатель Д-160 (б 10, б 170, б 130, Д З171), дизель Д 180 (б 10, б 170, б 130, Д З171), пусковой П-23У (двигатель ПД-23), гусеница и цепь, отвал (лопата, ковш, гидроотвал), рыхлитель (клык, зуб), КПП, кабина, бортовая, на Т 170, Т 130, Б 170Б, Т 10М, Б 10МБ. Запчастини, запчасткі, ehtiyat hissələri, кам тетиктер, պահեստամասեր, სათადარიგო ნაწილები, rezerves daļas, қисмҳои эҳтиетӣ, қосалқы бөлшектер, сэлбэг эд анги, запас частәр, резервни части, tartalék alkatrészek, atsarginės dalys, części zamienne, piese de schimb, делови, náhradné diely, rezervni deli, запас частьләр, yedek parça, запчастьёсын, ehtiyot qismlar, rezervni dijelovi, náhradní díly, varuosad, spare parts, Ersatzteile, 备用零件

Отправка запчастей Т130, Т170, Б10, Б10М, Б11, Б12, Б14 в транспортные компании Челябинска любого объема и веса. Шумиха, Шадринск, Екатеринбург, Каменск-Уральский, Первоуральск, Чернушка, Кунгур, Губаха, Пермь, Тюмень, Тобольск, Пыть-Ях, Сургут, Ханты-Мансийск, Мегион, Стрежевой, Нижневартовск, Ноябрьск, Губкинский, Тарко-Сале, Новый Уренгой, Надым, Ямбург, Оренбург, Орск, Сорочинск, Бузулук, Самара, Ульяновск, Димитровград, Тольятти, Сызрань, Вольск, Балаково, Саратов, Энгельс, Красноармейск, Камышин, Волжский, Волгоград, Ахтубинск, Харабали, Нариманов, Астрахань, Элиста, Ставрополь, Сочи, Краснодар, Ростов-на-Дону, Белгород, Курск, Пенза, Саранск, Тамбов, Воронеж, Липецк, Симферополь, Севастополь (Крым), Белорецк, Стерлитамак, Салават, Нефтекамск, Октябрьский, Уфа, Воткинск, Ижевск , Набережные Челны, Альметьевск, Казань Канаш, Чебоксары, Котельнич, Киров, Арзамас, Нижний Новгород, Ковров, Муром, Владимир, Москва, Рязань, Тула, Орел, Калуга, Тверь, Ярославль, Кострома, Иваново, Великий Новгород, Тихвин, Луга, Вяртсиля, Санкт-Петербург, Щучье, Курган, Омск, Калачинск, Татарск, Барабинск, Куйбышев, Чулым, Новосибирск, Искитим, Черепаново, Новоалтайск, Барнаул, Юрга, Томск, Кемерово, Белово, Горно-Алтайск, Новокузнецк, Абакан, Мариинск, Ачинск, Дивногорск, Красноярск , Уяр, Кызыл, Тулун, Братск, Усть-Кут, Канск, Тайшет, Нижнеудинск, Зима, Черемхово, Усолье-Сибирское, Ангарск, Иркутск, Шелехов, Байкал, Байкальск, Селенгинск, Улан-Удэ, Хилок, Чита, Шилка, Нерчинск, Сковородино, Тында, Нерюнгри, Алдан, Томмот, Якутск, Нижний Бестях, Магдагачи, Шимановск, Свободный, Белогорск, Благовещенск, Завитинск, Облучье, Биробиджан, Хабаровск, Хор, Вяземский, Бикин, Дальнереченск, Спасск-Дальний, Уссурийск, Артём, Владивосток, Южно-Сахалинск, ПетропавловскКамча́тский.

Отдел продаж запасных частей:

UTZ174@mail.ru

Рассмотрим Ваши предложения

Кабелеукладчик

ООО «ДАКОР» предлагает следующую продукцию:

Кабелеукладчик П-286 заводской 89129137, базовая машина- гусеничный тягач АТС-59Г (668БЛ), шасси 2011451218, двигатель 7АК0379Е. Паспорт 050652.
Год выпуска- 1990г.
Стоимость
1 0500 000 руб. с НДС
Машины кабельные эксплуатационные П-290 М2 на шасси ЗИЛ-131 (заводской 798203, шасси 579332, двигатель 104471). Паспорт 182357. Тип кузова- КБ 4.131 07448.
Год выпуска- 1984г.
Кол-во 2шт.
Стоимость
350 000,00 руб. с НДС
Вся техника в идеальном состоянии, снята с хранения Росрезерва в 2019г.
Телефон для связи: 8909-083-73-33 ,8922-7484-337 -Евгения

«Коммунал-Авто» предлагает коммунальные машины различных типов для выполнения разнообразных задач: от уборки улиц до ассенизации, от вывоза.

Характеристика Ширина захвата (прямо/поворот до 30°) см 2662/2305 Высота мм 914 Вес кг 371

Основные характеристики отвала: • Рабочая ширина 2662 мм • максимальный угол наклона 30 градусов в обе стороны • рабочая ширина при повороте.

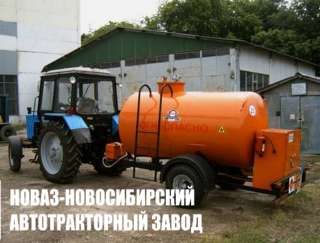

Топливозаправочный прицеп ПЦТТ НОВАЗ ( 5м3 ) Срок изготовления – 10-20 рабочих дней. Вид топлива – бензин или дизель Производительность нас.

Дорожно коммунальная машина зима лето тройка, 2008 г, пробег 70000 км, передний отвал, щетка, пескоразбрасыватель , щетка, бочка. на шасси к.

Читайте также  Колесные трактора Российского производства

Предлагаем на посменную аренду илососную машину КО-560 (6 м3) на базе а/м КАМАЗ-65115, оборудованную установкой «KARCHER». Функции: прочистк.

В наличие. Доставка по всей России. Цена по запросу.

1. Грузоподъемность: 200 кг при -0,8 бар. 2. Грузоподъемность зависит от используемой всасывающей пластины 3. Рабочая зона: 280° 4. Ширина .

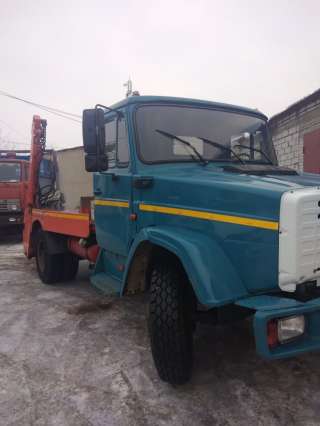

Продаю ЗиЛ бункеровоз- мусоровоз 2008 года выпуска с бункером для вывоза мусора 8 куб.м.Цвет синий. Резина почти новая , замена ТНВД, замена.

Продам телескопическую автовышку 18м, дизель, Газон Цена 700 000 рубл. Автовышка АП -18-09 ( телескопическая ), шасси Газ- 3309 ( дизельный .

Идеальное решение для коммунальщиков, сочетающий в себе небольшую ширину, маневренность и большой выбор навесного оборудования. Несомненным .

Вакуумная машина КО-529-14 на шасси КАМАЗ-53605-773950-48 В состав спецоборудования машин серии КО-529 входят: цистерна, вакуумный насос с п.

Бункеровоз-мусоровоз (рогатка) Технические характеристики Значение Базовый автомобиль ЗИЛ-433362 Двигатель: модель 508.10 тип/мощность, л. с.

Двигатель Дизельный двигатель FPT Iveco NEF 45 ENT 6 Euro 6 4 цилиндра . 4485 см³ Мощно.

Эвакуатор Hyundai 78 Наименование: Автомобиль специальный Тип: Эвакуатор Вид: Сдвижная платформа Марка / модель: АЭ-44434Е на шасси Hyunda.

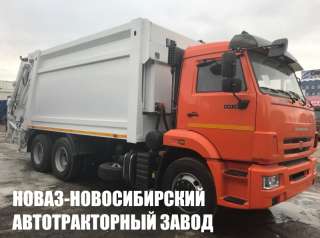

Мусоровоз МК-4555-08 на шасси КАМАЗ 65115-3081-50,6*4,боковая загрузка,22м3 Основные технические характеристики: Объем кузова, м3 22 Грузоп.

Дорожный автомобиль. кдм mitsubishi FUSO center . год 2013г, дорожное оборудование установлено в 2014 г. в особых отметках навеска вписана. .

Продам мини-погрузчик МКСМ-800Н. Год выпуска 2019. Новый, без наработки.

Реализуем авто и спецтехнику со складов государственного хранения. Электростанция ЭД 60-Т400 (2-осный) двигатель 1Д6. Территориально г. Майк.

Мусоровоз с задней загрузкой МК-4546-08 МК-200 САУ, Система Сбора Жидких Отходов на 65115-3081-48 цвет оборудования — ОРАНЖЕВЫЙ, БЕЗ ТАХОГРА.

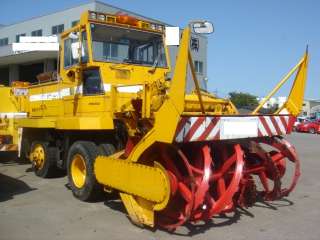

Продается фрезерно-роторный снегоочиститель Nichijo HTR-202 1990г.вып., 4WD, производства Япония.Ширина захвата 260 см, высота убираемого сн.

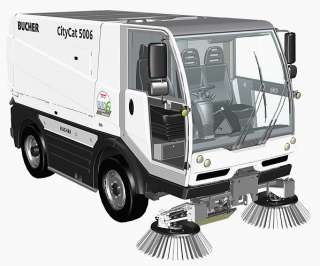

Продаётся вакуумная коммунальная машина «Бухер Ситикэт 2020 (Bucher CityCat 2020)» во всесезонном исполнении. Год изготовления – 2013. Основ.

Вакуумный бордюроукладчик al-blazer 2000- это профессиональный инструмент, разработанный для простого и удобного подъема плит и бордюрных ка.

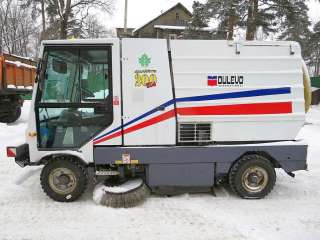

Уборочная машина Dulevo 200, новый, гарантия Наименование: Коммунальная машина Тип: Конвейерно-вакуумная Вид: Уборочная с контейнером Марка .

В НАЛИЧИИ! СЕЗОННАЯ РАСПРОДАЖА! Завод СПЕЦДОРМАШ предлагает приобрести по сниженной цене СДМ.ПМО Поливомоечное оборудование. Поливомоечное .

Мультилифт Palfinger PH20Pi ншасси КАМАЗ 65207-1002-87(ЕВРО 5) в наличии на складе НовАЗ Основные технические характеристики: Грузоподъемн.

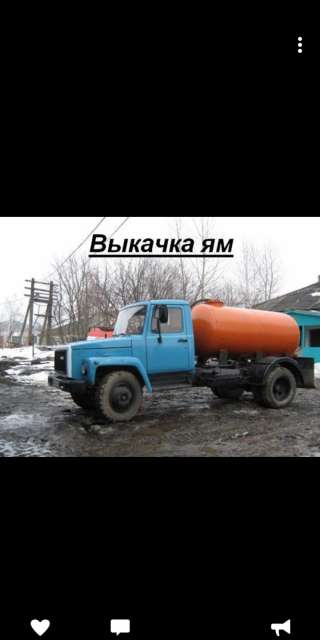

Откачка выгребных ям, туалетов , мойки , колодци ,и много другое ,все вопросы по телефону 89028427992

VIN X5H449335J0000005 Год выпуска 2018 г. Пробег 39 204 км. Объем двигателя (л) 6.7 Мощность двигателя 238 л.с. Тип двигателя Дизель Трансми.

Продаю ассенизатор Газ 3307, 1992 г., оборудование Все новое. Бочка 4куба новая, шланги по 10 метров 2 штуки в общем 20 метров, новый насос .

Вывоз мусора 8-20-27куб Москва и МО Демонтаж . Услуги грузчиков . Манипулятор.

Кабелеукладчик и его разновидности

Для того чтобы облегчить работу и значительно ускорить процесс ее выполнения все чаще ипользуются разнообразные варианты спецтехники. Она производится сегодня в огромном количестве и используется для самых различных целей.

Описание машины кабелеукладчик

Кабелеукладчик – это отдельный тип спецтехники, используемый для проведения инфраструктуры под поверхность грунта 1-4 категорий. Машины данного класса идеально предназначены для прокладки:

  • кабелей: телефонных, коаксиальных, оптических, силовых;
  • труб: газопроводных, пластиковых;
  • сигнальных лент.

Назначение кабелеукладчика

Кабелеукладчик позволяет значительно ускорить проведение и эффективность подземных работ без дополнительного количества рабочих. Активное использование данного вида техники связано с стремительным ростом системы электроснабжения. Прокладка кабелей или труб под землю позволяет сохранить огромное количество плодородных земель, что благоприятно сказывается при ведении хозяйственной деятельности. Подземная прокладка кабелей при строительстве объектов инфраструктуры полностью защищает их от попадания молнии, влаги и других неблагоприятных факторов.

Основные технические характеристики

В качестве базы для большинства кабелеукладчиков используются бульдозеры или тракторыболотоходного типа. Процесс работы кабелеукладчика включает в себя:

  • установку навесного оборудования;
  • установку барабанов для кабелей;
  • анкеровку кабеля;
  • соединение кабелей;
  • закладку кабелей в машину;
  • рытье котлована для укладки;
  • прокладку кабелей или труб;
  • засыпку щелей.

В качестве примера можно привести кабелеукладчик квг 1 и кабелеукладчик квг 2, которые созданы для бестраншейной укладки и имеют гидростатическую трансмиссию для наиболее оптимального уровня тяги. Полезность кабелеукладчиков КВГ трудно переоценить. Технические характеристики позволяют использовать их в самых неблагоприятных условиях без потери эффективности. Подобные показатели укладчиков достигаются с помощью качественных и прочных сплавов стали.

Данные машины отлично справляются без помощника при осуществлении работ на грунтах 1 и 2 категорий. Для грунтов выше 3 категории необходимо использовать пропорщик для грунта, который устанавливается на отдельном бульдозере. Это позволит увеличить скорость прокладки как минимум в 2,5 раза. Модели имеют ходоуменьшитель механического типа, который дает постоянную скорость от 0.5 до 1.5 км/ч.

Переднее навесное оборудование необходимо для разгрузки и установки барабанов для кабелей. Подъем и опускание барабана осуществляется при помощи гидроцилиндров. Заднее навесное оборудование квг 1 и квг 2 состоит из вибратора, установленного на опору.

Не менее известной моделью является кабелеукладчик ку 120, относящийся к укладчикам прицепного типа. Особенность машины заключается в возможности одновременной прокладки волоконно-оптического кабеля на глубину 1,2 метра и контрольной ленты на глубину 0,6 метра. Машина может поставляться с пневматическими или стальными колесами. В некоторых случаях купить кабелеукладчик прицепной будет намного эффективней, нежели укладчик на базе трактора.

Все укладчики различаются между собой по размерам. Небольшие модели наиболее эффективны при работе с мягким и податливым грунтом. Для более сухого и жесткого грунта необходимы машины более мощного типа. Если в почве присутствуют крупные камни, то укладчик с легкостью сможет их раздробить.

Сферы применения спецмашин

Кабелеукладчик позволяет значительно оптимизировать эффективность работы, что делает его незаменимой машиной в сфере:

  • строительства дорог и зданий;
  • энергоснабжения;
  • промышленности.

Разновидности кабелеукладчиков

Кабелеукладчики подразделяются на несколько отдельных типов, специально предназначенных для определенных видов работ:

  1. Ножевые. Его основная задача заключается в прокладке кабелей на сложных грунтах, где предварительно требуется рыхление. Кроме того, ножевые укладчики отлично справляются с прокладкой сетей через небольшие водоемы, такие как реки, озера и каналы. Если нет возможности добраться до дна водоема, то для проведения работ используются тросы. Вся работа укладчика осуществляется при помощи ножей, расклинивающих почву приблизительно на полтора метра. В процессе прокладки кабеля под водой, укладчик двигается по дну и прорывает канал не более 0,1 метра в ширину и глубиной приблизительно 0,5 метра. Для полноценной работы укладчика необходимо не менее 2 двух тракторов. Наиболее известной моделью ножевого типа является кабелеукладчик п 286;
  2. Гидравлические. Их основная задача — прокладка кабелей или труб в больших реках. При помощи специального оборудования на корабле создается напор воды, направленный в сторону дна, который размывает грунт, а затем в промоину кладется кабель;
  3. Роторные. Идеально подходят для прокладки сетей в мерзлых и талых грунтах.

Рекомендации по эксплуатации

Для максимально продуктивной и эффективной работы, на кабелеукладчике должно работать не менее 2 человек, по одному на каждый барабан. Это позволит контролировать натяжение кабеля и плавное движение укладчика. При осуществлении работ необходимо четко следить за глубиной прокладки кабеля. Это можно делать визуально либо в автоматическом режиме. Через каждые 30 метров глубину погружения кабеля необходимо дополнительно проверять при помощи шеста или кабелеискателя.

Кабелеукладчик на базе трактора

WWW.TECHSTORY.RU
Сайт о механических экскаваторах, старой строительной,
авто- и железнодорожной технике

Кабелеукладчик смонтирован на базе трактора и имеет следующие составные части: переднее навесное оборудование, расположенное впереди трактора, которое крепится шарнирио к боковым балкам ходовой тележки и состоит из П-образной рамы 1, на которой размещаются: кронштейны 2, ось 3, отлипатель 4, механизм размотки 5, редуктор 6, гидромотор 7; направляющий ролик 8, расположенный на кабине трактора; направляющий ролик 9, расположенный за кабиной трактора; ходоуменьшитель 10; заднее навесное оборудование, расположенное за кабиной трактора, которое крепится на привалочной плоскости корпуса заднего моста трактора при помощи болтовых соединений и состоит из следующих составных частей: карданного вала 11; промежуточного редуктора 12; вибратора 13; ножа 14; тяги 15; кассеты 16; балки трамбователя 17; колес трамбователя 18; регулировочного винта 19; корнерезного ножа 20; гидроцилиндра 21; рычага подъема 22; верхней тяги 23; рычага фиксации 24; коренного кронштейна 25; нижней тяги 26; кронштейна 27; гидросистемы 28.
Тяговое усилие кабелеукладчика через пантографную систему тяг заднего навесного оборудования преобразуется в усилие резания грунта с помощью основного рабочего органа — ножа. С целью снижения усилия резания грунта нож оснащен механическим дебалансным вибратором, сообщающим ему дополнительное возвратно-поступательное перемещение в вертикальной плоскости.
Вращающий момент от первичного вала коробки передач трактора через ходоуменьшитель, карданный вал, промежуточный редуктор передается на вибратор, который создает колебательное движение ножа в вертикальной плоскости с частотой до 25 Гц. При этом возмущающие силы колеблются в пределах от 140 до 200 кН.
Кабель с барабана, установленного на кронштейнах переднего навесного оборудования, через отлипатель 4, ролики 8 и 9 проходит канал кассеты в щель, глубина которой регулируется винтом 19. При перемещении кабелеукладчика размотка кабеля с кабельного барабана регулируется рычагом управления из кабины трактора путем воздействия через гидромотор с редуктором на вальцы механизма размотки.

Читайте также  Самодельные трактора из Жигулей своими руками

Базовый трактор Т-100МБГП , коробка передач которого имеет выходы трех валов (первичного, вторичного и третичного) в сторону заднего моста, позволяет осуществить установку механического ходоуменьшителя. Гидрофицированные механизмы переднего навесного оборудования обеспечивают подъем с грунта, транспортировку при прокладке, принудительное вращение и торможение кабельных барабанов, а также опускание их на грунт после завершения прокладки.
Подъем и опускание П-образной рамы, несущей кабельный барабан, производится из кабины трактора с помощью рычага управления гидросистемой. При этом шток гидроцилиндра перемещает за проушины П-образную раму, являющуюся грузоподъемным порталом.
Съемные кронштейны устанавливают на П-образной раме в различных положениях в зависимости от ширины кабельных барабанов. При установке одного кабельного барабана габаритов № 18 и 20 устанавливают два кронштейна. В случае установки двух барабанов необходимы три кронштейна. В верхней части кронштейны имеют вилку для закрепления осей (карандашей) кабельных барабанов.
Ось является несущим элементом, удерживающим кабельный барабан. Ось соответствующего типоразмера вводится в осевые отверстия фланцев барабана. Во избежание перемещения барабана вдоль оси барабаны крепятся фиксирующими муфтами, которые должны входить в отверстия фланцев барабана и плотно прижиматься к его щекам.
Отлипатель служит для высвобождения сматываемого с барабана кабеля при прилипании его к соседним виткам. Отлипатель состоит из кронштейна, который крепится к П-образной раме с помощью болтового соединения.
Механизм размотки обеспечивает перемещение ведущих вальцов до соприкосновения их ребристой поверхности со щеками кабельных барабанов, вращение и торможение кабельных барабанов, отвод вальцов от щек кабельных барабанов. Механизм размотки состоит из двух рам (правой и левой), в направляющих которых крепятся оси вальцов. Вращение от вала гидродвигателя через редуктор передается вальцам, приводящим во вращение кабельный барабан.

Направляющие ролики 8 и 9 предназначены для направления и поддержки кабеля при прохождении его над кабиной и за кабиной трактора.
Заднее навесное оборудование предназначено для размещения основных рабочих органов кабелеукладчика и выполняет операции по прокладке кабеля, включающие образование щели в грунте, укладку в нее кабеля и трамбовку щели с проложенным кабелем.
Подъем заднего навесного оборудования осуществляется перемещением рычага управления из кабины трактора, при этом штоки гидравлических цилиндров 21 под давлением рабочей жидкости перемещаются, увлекая за собой рычаг 22 до соприкосновения пятки рычага с упором верхней тяги 23 и далее до совмещения отверстия рычага фиксации 24 с отверстиями в проушине коренного кронштейна 25. В совмещенное отверстие вводится фиксирующий палец, гарантирующий жесткое надежное закрепление заднего навесного оборудования в транспортном положении.
Опускание заднего навесного оборудования происходит после удаления фиксирующего пальца, рычаг управления переводится в соответствующее рабочее положение, при этом штоки гидроцилиндров начинают вдвигаться в цилиндры, увлекая за собой рычаг 22 и за ним заднее навесное оборудование, которое под действием силы тяжести опускается до упора ножа в грунт. Нижняя тяга 26, соединяющая кронштейн 27 с ножом, предназначена для передачи усилия от трактора на нож, а также для ориентирования ножа в вертикальном положении.
Кроме перечисленных составных частей в заднее навесное оборудование входит механический ходоуменьшитель 10, служащий для передачи вращающего момента от двигателя на карданный вал вибратора и получения более низких скоростей движения трактора для увеличения тяги при работе кабелеукладчика.
Ходоуменьшитель монтируется на привалочной плоскости корпуса заднего моста трактора. Ходоуменьшитель получает вращение от первичного вала коробки передач трактора через верхний вал, ведущий вал, систему шестерен, ведомый вал и торсион.
Вал ходоуменьшителя выполнен разрезным из двух частей для возможности разобщения вала отбора мощности с карданным валом. Разобщение валов производится муфтой с помощью рукоятки механизма блокировки. Ходоуменьшитель имеет два диапазона изменения скоростей движения, включение каждого из которых осуществляется рукояткой механизма блокировки с помощью муфты ходоуменьшителя. Масляная ванна ходоуменьшителя сообщается с масляной ванной конической передачи заднего моста трактора.
Ходоуменьшитель оборудован смотровым люком, в нижней части корпуса ходоуменьшителя имеется сливная пробка.
Возможность одновременного включения одного из диапазонов ходоуменьшителя и реверса трактора исключается блокировочным устройством.
Карданный вал служит для передачи вращающего момента от ходоуменьшителя к промежуточной коробке и от промежуточной коробки к входному валу вибратора. В зависимости от положения рабочего органа кабелеукладчика карданные валы меняют свою длину в диапазоне ±40 мм. Одна из скользящих вилок карданного вала крепится на шлицевом конце вала промежуточной коробки, а вторая — на шлицевом конце ходоуменьшителя и фиксируется болтом с гайкой и шплинтом. Аналогично крепится второй кардан на шлицевых валах промежуточной коробки и на входном валу вибратора. Вилки карданных валов соединены крестовинами, которые вращаются в игольчатых подшипниках. Шлицевые валы соединены с вилками шлицевым соединением и зафиксированы болтом.
Карданная муфта обеспечивает передачу вращающего момента от ходоуменьшителя на промежуточную коробку и от нее на вал вибратора и состоит из трех вилок, соединенных крестовинами. Болтами муфта закрепляется на валу от возможного осевого смещения.

Вибратор двухвальный, дебалансный имеет на выходном валу две шестерни, центр тяжести которых смещен от оси вращения. Корпус вибратора сварной, крепится на верхней площадке ножа при помощи болтов.
Нож имеет оптимальную геометрическую форму, обеспечивающую наилучшие условия расклинивания грунта.
Тяга обеспечивает подвижное пространственное соединение кассеты с ножом, допускающее отклонения в горизонтальной плоскости на ±15° и в вертикальной на ±40 мм.
Кабелеукладочная кассета предназначена для плавного направления кабеля в щель, образованную ножом в грунте. Внутри кассеты имеется канал для прохода кабеля, радиус кривизны которого должен быть не менее нормативного радиуса кривизны внутренней кривой изгиба кабеля. Канал закрывается двумя съемными крышками. При входе в канал кассеты имеются ролики, предохраняющие кабель от соприкосновения с краями корпуса. В передней части корпуса кассеты предусмотрены отверстия для установки головок соединительных тяг, с помощью которых производится сочленение кассеты с ножом.
Трамбователь предназначен для регулирования глубины погружения ножа в грунт и утрамбовки щели одновременно с прокладкой кабеля. Трамбователь состоит из балки, двух автомобильных колес и регулировочного винта. Балка в передней части имеет проушину с отверстиями для оси, предназначенной для соединения балки с корпусом ножа. Задняя часть балки имеет с боков две оси, наклоненные к горизонтали под углом 10°, что позволяет получить развал колес для более эффективной заделки щели. Регулировку заглубления трамбователя производят регулировочным винтом.
Корнерезный нож предназначен для резки верхнего покрова грунта и имеет боковые поверхности резания, на которые нанесен наплавкой твердый сплав (сталинит). Ступица ножа вращается в вилке, которая, в свою очередь, может вращаться вокруг своей вертикальной оси.
Кронштейны и тяги обеспечивают параллелограммную подвеску заднего навесного оборудования; в углах соединения тяг и кронштейнов установлены закладные пальцы. Коренной кронштейн присоединен к трактору болтами в месте установки ходоуменьшителя.
Гидросистема кабелеукладчика, служащая для привода исполнительных рабочих органов, состоит из гидросистемы трактора, входящего в комплект заводской поставки Т-100МБГП, включающий в себя масляную насосную установку, систему трубопроводов и два гидроцилиндра, используемые в качестве механизма привода переднего навесного оборудования, гидромотор привода вращения вальцов переднего навесного оборудования, два гидроцилиндра подъемного механизма заднего навесного оборудования.

Кабалеукладчик КНВЛ является первым отечественным навесным кабелеукладчиком с вертикально вибрирующим ножом. Создан в Минмонтажспецстрое СССР совместно с Минсвязи СССР и Минтрансстроем СССР и успешно прошел эксплуатационные испытания в середине 70-х гг.
