Буровая машина БМ-205Д (БМ-205В) на базе трактора МТЗ 82

Бурильно-крановая машина БМ-205 — это буровая универсальная спецтехника, применяемая для различных работ: строительства, обслуживания и ремонта ЛЭП (линии электропередач) и ЛС (линии связи). Буровая машина БМ-205 также незаменима при разбивке небольших площадок под строительство, засыпке ям и траншей, погрузке и перевозке сыпучих стройматериалов на близкие расстояния.

Данная бурильно-крановая машина подходит для:

  • для установки опор ЛЭП
  • завинчивание винтовых свай
  • бурение лидерных скважин
  • бурение под заборы, колодцы

Применяется для бурения отверстий в незамерзших грунтах 1-4 категорий и для последующей установки опор и столбов в них. Последнее предназначение широко используется при прокладке и ремонте телефонных, телеграфных, радиотрансляционных, электрических и релейных сетей. А, кроме того, ее применяют в различных отраслях строительства для лидерного бурения под сваи, билборды (рекламные столбы), столбы для ограждений, дорожных знаков, “рытья” ям при высадке деревьев и для работ другого назначения.

Технические характеристики

Глубина бурения, м 3
Диаметр бурения, м 0,36; 0,50; 0,63; 0,80
Грузоподъёмность кранового оборудования, т 1,25
Максимальная высота подъёма крюка, м 7
Угол бурения, градусов 60 — 105
Техническая производительность при бурении скважины на всю глубину и установки в неё опоры, шт./час 5,3
Максимальный крутящий момент на бурильном инструменте, Нм 4900
Габаритные размеры в транспортном положении:
— длина 6800
— ширина 2500
— высота 3950
Габаритные размеры в рабочем положении:
— длина 6590
— ширина 2500
— высота 7600
Масса общая, кг 6450

Дополнительное и навесное оборудование

Дополнительное раскрепляющее устройство

Дополнительное раскрепляющее устройство (ДРУ) применяется для безопасного выполнения электромонтажных работ на ветхих деревянных столбах и опорах линий связи и ВЛ 0,4-10 кВ.

  • При проведении работ обеспечивает крепление столбов в вертикальном положении;
  • Выравнивает опору, установленную в пробуренную скважину перед засыпкой;

Имеет быстросъёмное крепление, обеспечивающее удобство монтажа и демонтажа устройства в полевых условиях.

Все бурильно-крановые машины, предлагаемые нашей компанией, вы можете приобрести в лизинг. Мы работаем с ведущими лизинговыми компаниями и предоставляем отличные условия при минимальных первоначальных платежах!

Особенности

Бурильно-крановая машина БМ-205 очень маневренна, обладает отличной проходимостью и небольшими габаритами, благодаря чему отличается высокой производительностью. Данная буровая техника представляет собой бурильно-крановое оборудование, производимое на базе тракторного шасси марки МТЗ-82 (МТЗ-82П) «Беларус». Ямобур БМ-205 отличается надежностью, экономичностью при небольших затратах на его эксплуатацию. Бурение производится вращательным методом с достижением глубины до 3,0 метров.

Дополнительное оборудование

При необходимости, БМ-205 можно доукомплектовать устройством раскрепления — ДРУ-01 или же оборудованием для подъема ДПО-0.

Устройство раскрепления применяется для выравнивания опоры, опущенной в предварительно подготовленную скважину непосредственно перед ее засыпкой. Вдобавок оно обеспечивает ее устойчивость и удерживает (закрепляет) в вертикальном состоянии. ДРУ-01 хорошо зарекомендовало себя при эксплуатации, а, кроме того, им легко управлять. Благодаря наличию быстроразъемной соединяющей части устройство очень просто снять или присоединить к оборудованию.

Подъемное устройство ДПО-01 — это вспомогательный гидроцилиндр, применяемый для вытаскивания из грунта уже установленных ранее свай, столбов и опор для вторичного использования их в другом строительстве.

Запчасти для БМ-205Д (БМ-205В)

Предлагаем большой выбор запчастей на все модификации бурильно-крановой машины БМ-205. Практически все запчасти всегда в наличии, по вопросам приобретения и доставки обращайтесь к нашим экспертам отдела продаж по тел.: 8 (800) 500-20-32

В настоящее время налажен выпуск двух комплектаций БМ-205 – это БМ-205В и БМ-205Д. Ямобур БМ-205В оснащен вращателем с механическим приводом и производится с двухметровой либо трехметровой буровой штангой. А бурильная машина БМ-205Д имеет гидравлический привод вращения бурового инструмента и трехметровую буровую штангу. БМ-205В и БМ-205Д могут быть изготовлены как с отвальным, так и с загрузочным оборудованием. Отвальное оборудование (бульдозерный отвал) имеет габариты 2100 мм на 8000 мм – ширина и высота соответственно при массе 410 кг. Преобладающий угол при срезании составляет 55 градусов. Заглубление ниже опоры трактора (колес) не должно превышать 0,1 метра, а подъем над ней – 0,5 метра. Загрузочное оборудование (ковш фронтального погрузчика) для работы с грузом массой 750 кг и вместимостью 0,4 м3 может подниматься на максимальную высоту в 2,6 м, а ширина срезаемой кромки равняется 1600 мм.

Буровые установки на базе белорусских тракторов МТЗ 80 и 82

Буровые установки, созданные на базе белорусских тракторов МТЗ 80 и 82, представляют собой проверенную временем и широким спектром потребителей мобильную спецтехнику на колесных шасси. Они могут использоваться для бурения ям и скважин больших и малых диаметров с большим диапазоном глубин и на категориях грунтов до V включительно.

Буровые установки на базе МТЗ 80 и 82

Трактора МТЗ 80 и 82 выпуска Минского завода дают буровым на их основе универсальность и надежность в действии, неприхотливость в обслуживании, а также экономичность в эксплуатации.

Для таких бурильных машин характерны следующие особенности:

  • Колесная основа с высоким дорожным просветом дает высокую проходимость машины.
  • Все буровое оборудование крепится на них в виде навески с гидравлическим управлением.
  • Комплектуются гидродомкратами для устойчивости положения во время выполнения работ.
  • Быстро устанавливаются и демонтируются, компактны и немного весят.

Могут конструкционно различаться по назначению и возможностям:

  1. Ямобуры – это устройства для копки сравнительно неглубоких ям, используемых в строительстве, сельском хозяйстве и т.п. (под установку столбов и фундаментов, посадку деревьев). Бурят методом шнека «на сухую», то есть без дополнительной очистки, на глубину до 3-х м. Имеют один простой, телескопический либо наращиваемый шнек.
  2. Бурильно-крановые агрегаты наряду с бурением скважин оснащены функциями погрузчика – могут выполнять разгрузку, погрузку и некоторые ремонтные работы. Создают отверстия до 6-ти – 20-ти метров глубиной посредством шнекового сверления.
  3. Для устройства скважин большой глубины (30-300 метров) для подачи воды и других нужд. Эти машины применяют различные способы бурения (шнек, пневмоударник) с дополнительной очисткой получаемых скважин промывкой и продувом и без нее.

Технические характеристики популярных моделей

Модельный ряд буровых установок на базе МТЗ-80 и 82 представляет массу возможностей для всех типов работ по устройству водяных, научно-поисковых, свайных и прочих скважин. Среди них найдутся удобные машины практически для всех видов буровых работ.

БМ-205

Для неглубокого бурения отверстий хозяйственно-строительного назначения отлично подойдет машина на базе МТЗ марки БМ-205. Удобный буровой аппарат здесь дополняется высокой мобильностью шасси, передвигающегося с допустимой для дорожного движения скоростью – 40 км/ч. Кроме этого, машины оснащаются фронтальными погрузчиками для выполнения погрузочных работ, расчищения территорий, засыпки траншей.

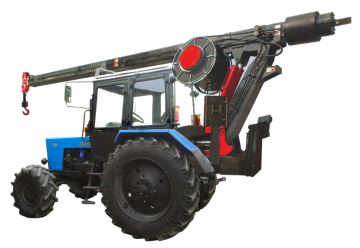

Фото буровой установки БМ-205

Особенности модели:

  • В качестве рабочего органа используется лопастной бур.
  • Несущая рама имеет особенно надежную усиленную конструкцию.
  • Вращение рабочего инструмента управляется посредством гидравлики.
  • Наличие 2-х гидравлических домкратов обеспечивает устойчивость при бурении.
  • Комплектация бурами разных диаметров.
  • Возможность установки подъемной лебедки.
Параметры Ед. измерения Величина
Общая масса т 6,5
Габариты, ширина/длина/высота м 2,1-7,4-3,99-7,5
Диаметр сверления мм 360-800
Макс. глубина сверления шнеком м 3,0
Макс. грузоподъемность кранового оборудования т 1,25-1,40
Макс. грузоподъемность погрузчика т 0,75

Буровая установка БМ-205 на базе трактора МТЗ в работе:

БКМ-2МТ

Эта модель является спецмашиной бурильно-кранового типа. Она предназначена для устройства водяных скважин в грунтах до IV категории с залеганием водного пласта на глубине до 20-ти метров составным шнеком.

Особенности БКМ-2МТ:

  • Бурение наращиваемым шнековым буром.
  • Возможность создания наклонных отверстий под наклоном до 60-105 0.
  • Гидравлическое управление подачей и вращением шнека.
  • Скорость передвижения в рамках стройплощадки – 30 км/ч.
Параметры Ед. измерения Величина
Масса оборудования т 1,65
Габариты, ширина/длина/высота м 2,3-6,3-3,95
Диаметр сверления мм 350-600
Глубина сверления шурфов м 2,8
Глубина сверления под фундамент м 6
Грузоподъемность т 1,3
Частота вращения об/мин 80-120
Высота подъема крановым крюком м 7,0
Читайте также  К 750 трактор характеристики

На видео буровая установка БКМ-2Мт на базе трактора МТЗ в работе:

BUER 1030

BUER 1030 – это специализированная установка бурильно-кранового типа, используемая в основном для строительства, обслуживания и ремонта электросетей. Но также эта машина отлично себя показывает в установке винтовых свай и множестве других строительных, погрузочных и даже транспортировочных работах.

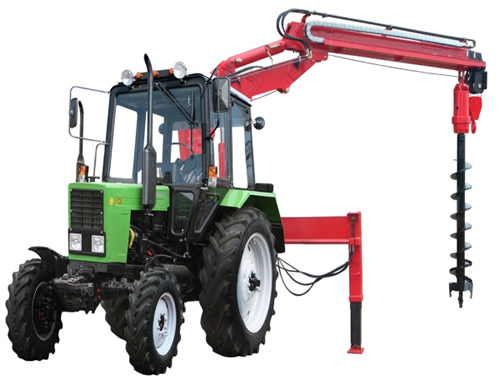

Фото буровой установки BUER 1030

Ее многофункциональность обеспечивается следующим набором возможностей:

Бурильно — крановые машины БМ-205, БМ-317
Ямокопатели. Буровые установки. Гидробуры (гидровращатели).

Буры, резцы, накладки

к бурильно — крановым машинам серий БКМ, БЛ-А, БЛ, Б-А и др.
подробнее >>

Гибробуры

для минипогрузчиков, экскаваторов, экскаваторов-погрузчиков, для бурения отверстий под:

— опоры мостов, ЛЭП;
— установки дорожных знаков и ограждений;
— посадки деревьев и других насаждений;
— предварительного бурения под установку свай, а также завинчивания свай и др. работ

В этом разделе представлен широкий выбор запасных частей к бурильно-крановым машинам.

Все запчасти представлены каталогами. Подробнее >>

Бурильно — крановые машины БМ-205Д и БМ-205В

Базовый трактор МТЗ-82 (МТЗ-82П)

БМ-205Д — глубина бурения 3 метра, гидравлика подробнее >>
БМ-205В — глубина бурения 2 / 3 метра, механика подробнее >>

В машинах БМ-205 применяются лопастные буры диаметром от 360 до 800 мм, угол бурения — от 60 до 102 градусов.

Бурильно — крановые машины БКМ-317/317А

базовое шасси ГАЗ-3308/33081

Гидравлический привод подачи бурового инструмента, лопастный бур с глубиной бурения до 3,0 м, диаметр бурения -от 360 до 800 мм

Бурильно — крановые машины БКМ-321

базовое шасси Т – 150

БКМ-321 — глубина бурения 3 метра подробнее >>

Машина с полностью гидравлическим приводом на базе трактора Т-150 производства ХТЗ, предлагаемая в основном энергетическим компаниям. Глубина бурения составляет 3,0 м, диаметр лопастных буров — от 250 до 800 мм.

Бурильно — крановые машины БКМ-515 и БКМ-516

базовое шасси Урал и Камаз

Глубина бурения данных машин — 5 метров механический или гидравлический привод вращения бурового инструмента, лопастный бур с глубиной бурения до 5,0 м, диаметр бурения — от 360 до 800 мм.

Бурильно — сваебойная машина БМ-811

Глубина бурения 8 (15) метров
Диаметр бурения, 0,15*; 0,20*; 0,25*; 0,36; 0,40; 0,45; 0,50 м

Бурильно — крановые машины БКМ-333 и БМ-308

Машины с полностью гидравлическим приводом предназначены для бурения лопастными бурами диаметром от 360 до 800 мм на глубину до 3,0 м. Угол бурения в машине БМ-308 можно изменять в диапазоне от 60 до 100 градусов.

В качестве дополнительного оборудования предлагаются домкраты и лебедка грузоподъемностью до 2 т (БКМ-333) и 1,4 т. (БМ-308)

Бурильно — крановые машины БКМ-531, БКМ-534, БКМ-541

Глубина бурения машин -5 метров, полностью гидравлический привод бурового инструмента, диаметр лопастных буров — от 360 до 800 мм

Ямокопатель ДЭМ-112

(на тракторе МТЗ-80/82)

предназначен для бурения отверстий круглого сечения в грунтах до V категории на глубину до 1.3м.
подробнее >>

Буровая гидравлическая установка Э-01-60 (навесная)

(на тракторе МТЗ-80/82)

предназначена для бурения скважин в мягких грунтах на глубину до 2.1м.
подробнее >>

Буровые установки на базе белорусских тракторов МТЗ 80 и 82

Буровые установки, созданные на базе белорусских тракторов МТЗ 80 и 82, представляют собой проверенную временем и широким спектром потребителей мобильную спецтехнику на колесных шасси. Они могут использоваться для бурения ям и скважин больших и малых диаметров с большим диапазоном глубин и на категориях грунтов до V включительно.

Буровые установки на базе МТЗ 80 и 82

Трактора МТЗ 80 и 82 выпуска Минского завода дают буровым на их основе универсальность и надежность в действии, неприхотливость в обслуживании, а также экономичность в эксплуатации.

Для таких бурильных машин характерны следующие особенности:

  • Колесная основа с высоким дорожным просветом дает высокую проходимость машины.
  • Все буровое оборудование крепится на них в виде навески с гидравлическим управлением.
  • Комплектуются гидродомкратами для устойчивости положения во время выполнения работ.
  • Быстро устанавливаются и демонтируются, компактны и немного весят.

Кроме того, такие буровые установки являются универсальной техникой, так как кроме бурения могут исполнять еще целый ряд разнообразных задач.

Могут конструкционно различаться по назначению и возможностям:

  1. Ямобуры – это устройства для копки сравнительно неглубоких ям, используемых в строительстве, сельском хозяйстве и т.п. (под установку столбов и фундаментов, посадку деревьев). Бурят методом шнека «на сухую», то есть без дополнительной очистки, на глубину до 3-х м. Имеют один простой, телескопический либо наращиваемый шнек.
  2. Бурильно-крановые агрегаты наряду с бурением скважин оснащены функциями погрузчика – могут выполнять разгрузку, погрузку и некоторые ремонтные работы. Создают отверстия до 6-ти – 20-ти метров глубиной посредством шнекового сверления.
  3. Для устройства скважин большой глубины (30-300 метров) для подачи воды и других нужд. Эти машины применяют различные способы бурения (шнек, пневмоударник) с дополнительной очисткой получаемых скважин промывкой и продувом и без нее.

Технические характеристики популярных моделей

Модельный ряд буровых установок на базе МТЗ-80 и 82 представляет массу возможностей для всех типов работ по устройству водяных, научно-поисковых, свайных и прочих скважин. Среди них найдутся удобные машины практически для всех видов буровых работ.

БМ-205

Для неглубокого бурения отверстий хозяйственно-строительного назначения отлично подойдет машина на базе МТЗ марки БМ-205. Удобный буровой аппарат здесь дополняется высокой мобильностью шасси, передвигающегося с допустимой для дорожного движения скоростью – 40 км/ч. Кроме этого, машины оснащаются фронтальными погрузчиками для выполнения погрузочных работ, расчищения территорий, засыпки траншей.

Фото буровой установки БМ-205

Особенности модели:

  • В качестве рабочего органа используется лопастной бур.
  • Несущая рама имеет особенно надежную усиленную конструкцию.
  • Вращение рабочего инструмента управляется посредством гидравлики.
  • Наличие 2-х гидравлических домкратов обеспечивает устойчивость при бурении.
  • Комплектация бурами разных диаметров.
  • Возможность установки подъемной лебедки.
Параметры Ед. измерения Величина
Общая масса т 6,5
Габариты, ширина/длина/высота м 2,1-7,4-3,99-7,5
Диаметр сверления мм 360-800
Макс. глубина сверления шнеком м 3,0
Макс. грузоподъемность кранового оборудования т 1,25-1,40
Макс. грузоподъемность погрузчика т 0,75

БКМ-2МТ

Эта модель является спецмашиной бурильно-кранового типа. Она предназначена для устройства водяных скважин в грунтах до IV категории с залеганием водного пласта на глубине до 20-ти метров составным шнеком.

Может использоваться для установки опор линий электромагистралей и столбчатых фундаментов, сверления шурфов.

Особенности БКМ-2МТ:

  • Бурение наращиваемым шнековым буром.
  • Возможность создания наклонных отверстий под наклоном до 60-105 0.
  • Гидравлическое управление подачей и вращением шнека.
  • Скорость передвижения в рамках стройплощадки – 30 км/ч.
Параметры Ед. измерения Величина
Масса оборудования т 1,65
Габариты, ширина/длина/высота м 2,3-6,3-3,95
Диаметр сверления мм 350-600
Глубина сверления шурфов м 2,8
Глубина сверления под фундамент м 6
Грузоподъемность т 1,3
Частота вращения об/мин 80-120
Высота подъема крановым крюком м 7,0

BUER 1030

BUER 1030 – это специализированная установка бурильно-кранового типа, используемая в основном для строительства, обслуживания и ремонта электросетей. Но также эта машина отлично себя показывает в установке винтовых свай и множестве других строительных, погрузочных и даже транспортировочных работах.

Фото буровой установки BUER 1030

Ее многофункциональность обеспечивается следующим набором возможностей:

Бурильно-крановые машины на базе грузового автомобиля ГАЗ-33081 и трактора МТЗ-82 — рассматриваем главное

Бурильный инструмент

Бурильно крановые машины: технические характеристики

В каталог бурильно крановых машин включены модели серий БКМ и БМ, изготавливаемых ведущими производителями России, Беларуси с полными техническими характеристиками. На основании опубликованных характеристик и фото можно сравнить любые модели и выбрать с требуемыми параметрами по бурению, базовому шасси, производителю. Продажами бурильных машин занимаются сами заводы-производители, торговые посредники, адреса которых размещены в соответствующем разделе каталога. Поэтому купить выбранную бурильно крановую машину не составит большого труда.

Читайте также  Самодельные трактора с двигателем д21

Тип / Модель

Грузоподъемность кранового

оборудования, т/ высота подъема

Бурильно крановые машины Амкодор

Производитель: Амкодор ОАО, Беларусь, Минск

Габариты, мм-6700/ 2250/ 4000

Вместимость погрузочного ковша, куб.м-0,44

Ширина бульдозерного отвала, мм-2100/ 2550

Буры, резцы, накладки

к бурильно — крановым машинам серий БКМ, БЛ-А, БЛ, Б-А и др.
подробнее >>

Гибробуры

для минипогрузчиков, экскаваторов, экскаваторов-погрузчиков, для бурения отверстий под:

— опоры мостов, ЛЭП;
— установки дорожных знаков и ограждений;
— посадки деревьев и других насаждений;
— предварительного бурения под установку свай, а также завинчивания свай и др. работ

В этом разделе представлен широкий выбор запасных частей к бурильно-крановым машинам.

Все запчасти представлены каталогами. Подробнее >>

Бурильно крановые машины Амкодор

Производитель: Амкодор ОАО, Беларусь, Минск

Габариты, мм-6700/ 2250/ 4000

Вместимость погрузочного ковша, куб.м-0,44

Ширина бульдозерного отвала, мм-2100/ 2550

Габариты, мм-5900/ 2250/ 4000

Ширина бульдозерного отвала, мм-2100/ 2550

Бурильно — крановые машины БМ-205Д и БМ-205В

Базовый трактор МТЗ-82 (МТЗ-82П)

БМ-205Д — глубина бурения 3 метра, гидравлика подробнее >>
БМ-205В — глубина бурения 2 / 3 метра, механика подробнее >>

В машинах БМ-205 применяются лопастные буры диаметром от 360 до 800 мм, угол бурения — от 60 до 102 градусов.

Бурильные машины МРК Ивэнергомаш

Производитель: Ивэнергомаш ОАО, Россия, Иваново

Бурильная машина МРК-750А4

Шасси АМУР-531305 (130А) полный привод (6х6); ЗИЛ-433442; Урал-4320; Урал-43206(2х4)
Грунт I-IV категории.

Габариты, мм-8213/ 2420/ 3990

Угол бурения, град-90+5.

Тип бура – шнековый

Привод подачи бура, опор, укладки мачты — гидравлический.

Привод вращения бура- механический.

Габариты, мм-8500/ 2500/ 3850.

Угол бурения, град-90+5

Скорость бурения в грунтах I-IV категории, м/мин-2,0-0,5

Крутящий момент на инструменте, Нм-1500

Тип бура – шнековый.

Тип привода — гидравлический.

Шасси — УРАЛ 43206-1112-41 (2х4)

Шасси гусеничное — ТТ-4М

Габариты, мм-7450/ 2500/ 3940

Угол бурения, град-90+5.

Тип бура – шнековый

Подъем, опускание мачты, подача шнека — гидравлические

Силовой агрегат

Перемещение автомобильного шасси и работу исполнительных механизмов БКМ обеспечивает четырехтактный дизель с рядным расположением 4-х рабочих цилиндров.

Впрыск горючей смеси непосредственный. Агрегат выпускается Минским моторным заводом в соответствии с требованиями Евро-3 и развивает мощность 86,2 кВт.

При работе бурового оборудования крутящий момент снимается с вала раздаточной коробки шасси. Механический привод от коробки к ходовой части автомобиля отключается и блокируется.

Бурильно — крановые машины БКМ-333 и БМ-308

БКМ-333 — базовый трактор 10Б (Т-170) подробнее >>

БМ-308 — базовый трактор ДТ-75 подробнее >>

Машины с полностью гидравлическим приводом предназначены для бурения лопастными бурами диаметром от 360 до 800 мм на глубину до 3,0 м. Угол бурения в машине БМ-308 можно изменять в диапазоне от 60 до 100 градусов.

В качестве дополнительного оборудования предлагаются домкраты и лебедка грузоподъемностью до 2 т (БКМ-333) и 1,4 т. (БМ-308)

Бурильно — крановые машины БКМ-321

базовое шасси Т – 150

Машина с полностью гидравлическим приводом на базе трактора Т-150 производства ХТЗ, предлагаемая в основном энергетическим компаниям. Глубина бурения составляет 3,0 м, диаметр лопастных буров — от 250 до 800 мм.

Оборудование

Рама для размещения исполнительного оборудования и механизмов.

Имеет сварную конструкцию из стали и закреплена стремянками на рамном устройстве шасси. На ней закрепляются:

  1. Емкость для масла гидросистемы.
  2. Гидроцилиндр установки мачты. Он необходим для подъема буровой мачты и ее фиксации в рабочем положении.
  3. Раздаточная коробка – для передачи усилия от двигателя установки по валам привода гидронасоса, барабана лебедки, вращательного оборудования буровой штанги. Обеспечивает три скорости оборотов бура, изменение направления вращения инструмента и реверс лебедки.
  4. Лебедка с «червячным» приводом через полумуфты кулачкового типа, выполняющие функции предохранительного устройства по весу груза.
  5. Карданы передают крутящий момент на вращательное устройство бурового оборудования.
  6. Шестеренчатый гидравлический насос на промежуточном валу распредкоробки обеспечивает работу гидравлической системы.
  7. Гидродомкраты аутригеров механизируют процесс выставки буровой установки над точкой бурения, делают платформу устойчивой при грузовых операциях.
  8. Щиток управления позволяет оператору контролировать работу механизмов и оборудования, осуществлять бурильные и грузовые технологические операции.

Мачта

Мачта — это сварная металлоконструкция, на которой смонтированы:

  • штанга;
  • вращательное устройство с гидравлическим или механическим приводом. Гидропривод вращения увеличивает ресурс двигателя и трансмиссии, предоставляя щадящий, безударный режим работы установки;
  • кронштейн кранового устройства;
  • сварное ограждение;
  • металлическая лестница.

Вверху у лестницы в мачте предусмотрен проем для регулировки уплотнительного устройства штанги.

Гидравлическая система

Устройства и механизмы системы обеспечивают:

  • бесступенчатое регулирование осевого движения бурового инструмента, его подачу на забой скважины и извлечение;
  • переход установки из транспортного положения в рабочее и обратный цикл;
  • установку и управление аутригерами.

Какой выбрать инструмент

В зависимости от плотности, состава грунтов, их состояния, в качестве рабочего инструмента машины БКМ-317 используются выпускаемые ОАО «СтройДорМаш» лопастные буры типа БК-012, конусного типа БК-02201, колонкового типа Б-04201.

    Лопастные буры – самый применяемый вид исполнительного оборудования для грунтов c I по IV категорию плотности. Инструмент БК-01204 – наиболее универсальный в ассортименте завода. Модели с индексами 01201, 01203 эффективны в более слабых грунтах.

Старшие серии 01205, 01206, 01207, 01209 дороже по цене и рекомендуются для плотных грунтов. Буры различаются принятыми конструктивными решениями по удалению породы из забоя скважины, применяемыми способами забуривания, формой и расположением зубцов.

  • Конусные буры обрабатывают скальные породы III и VI категорий, включая известняки и мрамор. Резцы круглые, сменные. Особенность инструмента – пилот-забурник оригинальной конструкции.
  • Колонковый бур уверенно работает в твердых породах. Особое расположение резцов, наличие спиралевидного ребра на корпусе изделия позволяет эффективно вести забуривание инструмента.
  • Для снижения числа циклов бурения, связанных с поднятием штанги с инструментом для выгрузки отбитой породы, применяется вставка в виде шнека Ш-12.750.000. Устройство увеличивает скорость работы, монтируется в штатные соединительные узлы штанги и исполнительного оборудования.
  • Стоимость

    Июньские 2015 года предложения по стоимости новой БКМ-317 начинались от 2,3 млн руб. Цены на рабочие машины с пробегом колеблются возле отметки 1,25 млн руб.

    Посмотрев следующее видео, вы узнаете, как происходит бурение с помощью установки БКМ-317 на шасси ГАЗ-33081:

    Ямокопатель ДЭМ-112

    (на тракторе МТЗ-80/82)

    предназначен для бурения отверстий круглого сечения в грунтах до V категории на глубину до 1.3м.
    подробнее >>

    Баровая установка на МТЗ, грунторез на МТЗ, экскаватор траншейный цепной ЭТЦ в Москве без переплат!

    Классификация траншеекопательной техники

    По принципу действия выделяют оснащенные замкнутой цепью или лентой с установленными на них рабочими элементами цепные траншеекопатели и использующие при выемке грунта роторный рабочий механизм роторные прокладчики траншей.

    В зависимости от устанавливаемых рабочих органов траншеекопатели разделяют на:

    • ковшовые;
    • скребковые;
    • резцовые;
    • плужковые;
    • агрегаты с рабочими элементами смешанного типа.

    По способу агрегирования устройства для прокладки траншей делятся на устанавливаемые на подвеску базового шасси навесные и опирающиеся на тягач передней частью полуприцепные траншеекопатели.

    Грунторез бара ЭЦУ-150 в работе

    Траншеекопатели также разделяют на выкапывающие траншеи шириной до 0,3 метра узкотраншейные и прокладывающие выемки с шириной более 0,3 метра широкотраншейные агрегаты.

    Имеющие более высокие чем цепное экскаваторное оборудование КПД и производительность роторные агрегаты при равной глубине прокладываемой траншеи намного тяжелее и габаритнее цепных траншеекопателей, получивших более широкое распространение. Последние также известны как баровые машины или грунторезы бара.

    Бурильно-крановые машины и ямобуры БКМ на базе трактора

    Бурильно-крановые машины и ямобуры БКМ на базе трактора нередко становятся единственным вариантом спецтехники, доступной для выполнения строительных, электромонтажных и других работ на загородных участках, пересеченной и другой труднопроходимой местности. Бурение скважин, погрузочно-разгрузочные операции, установку свай, опор и столбов ЛЭП приходится осуществлять в местах, где ресурса проходимости колесных грузовиков-вездеходов оказывается недостаточно. Успешной заменой автомобильных кранов-манипуляторов и ямобуров становятся бурильно-крановые машины на базе трактора, смонтированные на колесном или гусеничном шасси. Выгодно купить бурильно-крановую машину на базе трактора с оптимальными рабочими характеристиками можно в нашей компании. В каталоге представлены наиболее популярные модели, отличающиеся высокой проходимостью, надежностью и хорошей производительностью. Подобная спецтехника привлекается для выполнения разноплановых местных работ, не предусматривающих перемещения на большие расстояния. Бурильно-крановые машины и ямобуры на базе трактора на гусеничном шасси не только успешно преодолевают различные препятствия, но и справляются с полным бездорожьем. Гусеничные БКМ на базе трактора имеют различные рабочие характеристики, определяющие тип и модель шасси для монтажа БКУ. Модели БКМ Hotomi BUER LS 2656-001 и бурильно-крановая машина TAURUS 086A на базе MCH-10 оснащены мощной бурильной установкой и краном-манипулятором с телескопической стрелой, высота подъема которой достигает 20 метров. При этом ямобуры на базе трелевочного трактора MCH-10 способны оперативно бурить лунки диаметром до 100 см на глубину до 5 метров, работать с грузами, вес которых достигает 7-7,5 тонн. Не меньшей популярностью у строителей, электромонтажников и других специалистов пользуются более легкие гусеничные модели БМ-531 и БМ 534. Ямобуры на базе трактора ТЛТ-100 или МТЧ-4 обеспечивают погрузку и выгрузку, перемещение грузов массой до 2 тонн, бурение скважин для установки столбов, опор, свай, заборов и других конструкций на глубину до 5 метров. Представители БКМ на базе колесного трактора – спецтехника линейки МТЗ. Модели отличаются хорошей проходимостью, оснащены оборудованием многоцелевого применения, в состав которого входят крановая и бурильная установка с гидравлическим приводом. Дополнительно на бурильно-крановые машины на базе трактора могут монтироваться фронтальный гидравлический погрузчик и бульдозерный отвал. Одна из моделей БКМ на базе трактора, успешно используемых в различных российских регионах – БМ-205Д. Среди преимуществ ямобура владельцы выделяют: небольшие габариты и оптимальные рабочие характеристики; хорошую проходимость, обеспечиваемую полным приводом 4 на 4, высокую маневренность в узких местах; универсальность применения – возможность транспортировки сыпучих грузов, бурение скважин под столбы, сваи, заборы на глубину до 3 метров, подъем и опускание грузов на высоту до 7 метров; простоту эксплуатации и обслуживания БКМ; доступную стоимость и невысокие эксплуатационные затраты.

    Читайте также  Трактор беларус 1523 технические характеристики

    Конструкция и принцип действия устройств для прокладки траншей

    Основными конструктивными элементами цепного траншеекопателя являются:

    • Рамный каркас с механизмом крепления траншеекопателя на навеску базового шасси;
    • Свободно закрепленная или жестко привязанная к установленным на каркасе приводной и натяжной шестерням замкнутая цепь или роторный барабан, оснащенные резцами с твердосплавным наплавлением или ковшами для выемки грунта.
    • Гидравлические, механические или электрические приводы;
    • Устройства для перемещения грунта в боковые отвалы – шнеки, конвейеры и т.п;
    • Предохраняющая рабочие органы от повреждений при контакте с каменистыми включениями фрикционная муфта предельного момента.

    При агрегировании траншейного экскаваторного оборудования с тракторной техникой трансмиссия трактора оснащается ходоуменьшителем.

    Во время работы движущийся в направлении прокладываемой траншеи агрегат разрабатывает и вынимает грунт рабочими органами, закрепленными на перемещающейся в одном направлении с базовым шасси замкнутой цепи.

    Глубина прокладки траншеи регулируется изменением угла наклона рамы.

    Баровая установка

    Главная ›› Каталог ›› Техника на базе трактора МТЗ-82 ›› Баровая установка

    : договорная.
    Баровая установка широко используется при дорожно-строительных работах в качестве создания узконаправленных траншей для прокладки подземных систем газо- и водопроводов, канализации, связи. Оснащена универсальным рабочим органом, позволяющим в короткие сроки производить смену режущих элементов для рытья траншей разной ширины. При взаимозамене рабочих органов летнего, зимнего и асфальтореза меняются только рабочие органы и цепи цепного экскаватора.

    Баровая установка с универсальным рабочим органом.

    Предназначена для прокладки газо — и водопроводов, сетей канализации, связи и электропередачи, используется на разных категориях грунта.
    Базовый трактор «Беларус 82П», «Беларус 80.1» и его модификации
    Редуктор 2-х скоростной; реверс
    Привод рабочего органа от заднего ВОМ
    Тип рабочего органа универсальный цепной
    Габаритные размеры, мм
    длина 7150, в транспортном положении 5650
    ширина 2100
    высота 2765, в транспортном положении 2900
    Вес, кг 5170
    Глубина копания, мм 1600

    Универсальный режущий орган баровой установки предназначен для использования в различных категориях грунтов.

    Баровая установка с летним рабочим органом.

    Предназначена для прокладки газо — и водопроводов, сетей канализации, связи и электропередачи и позволяет производить быструю смену режущего органа для получения траншей разной ширины, используется на разных категориях грунта.
    Передняя навеска баровой установки: Бульдозер-погрузчик, поворотный бульдозерный или жёсткий бульдозерный отвал.
    Базовый трактор «Беларус 82П», Беларус 80.1″ и его модификации
    Редуктор 2-х скоростной; реверс
    Привод рабочего органа от заднего ВОМ
    Глубина копания, мм 1600
    Тип рабочего органа цепной скребковый
    Ширина копания, мм 210; 270; 410
    Габаритные размеры, мм
    длина 7150, в транспортном положении……5650
    ширина 2100
    высота 2765, в транспортном положении……2900
    Вес, кг 5170

    Баровая установка с зимним рабочим органом.

    Предназначена для прокладки газо — и водопроводов, сетей канализации, связи и электропередачи в твердых и мерзлых грунтах, планировочных и земляных работ. Передняя навеска баровой установки: фронтальный погрузчик, поворотный бульдозерный или жёсткий бульдозерный отвал.

    Оборудование для прокладки траншей, агрегируемое с тракторной техникой BELARUS

    Основу парка навесных устройств для прокладки траншей постсоветских стран составляют траншеекопатели, использующие в качестве базовых машин тракторные машины 0,9-1,4 уровня тяги, большинство которых относится к тракторам производства МТЗ.

    Грунторезный агрегат БГМ-2

    Агрегируемое с BELARUS 82 траншеекопатель БГМ-2 применяется для прокладки прямоугольных траншей при укладке трубопроводных сетей, линий энергоснабжения и связи и других инженерных коммуникаций.

    Оснащенный гидравлическим приводом подъема рабочего органа прокладчик траншей при плюсовой температуре в один проход выкапывает траншею шириной 0,21, 0,270 или 0,41 метра с предельной глубиной 1,6 метра.

    Комплекс весом 6,6 тонны с транспортными габаритами 6,650х2,060х2,80 метра комплектуется зимним режущим цепным устройством, позволяющим прокладывать в мерзлом грунте траншеи с шириной 0,14 метра.

    Грунторежущий агрегат ЭТЦ-2086

    Превышающий при прокладке траншей производительность обычного экскаваторного оборудования в несколько раз агрегируемый с МТЗ-82 траншеекопатель ЭТЦ-2086 предназначен для рытья траншей при прокладке различных коммуникационных и инженерных сетей.

    Оснащенный приводимым в действие устройством отбора мощности базового шасси режущим цепным рабочим механизмом, развивающим скорость 0,89 метра в секунду, агрегат весом 2,450 тонны и размерами 7,9х2,240х3,200 прорезает траншеи с шириной 0,140, 0,27 и 0,40 метра и максимальной глубиной до 1,6 метра.

    Траншеекопатель 2086.51.00.000

    Предназначенная для прокладки траншей глубиной до 1,7 метра и шириной 0,28 метра в грунтах 1-4 категории при строительстве инженерных сетей различного назначения и коммуникаций связи грунторезная машина 2086.51.00.000, оснащенная цепью аллигатор, рассчитана на работу с BELARUS 82.1.

    Баровая машина грунторезная на базе ТМ-10.00Е

    Баровая машина ТМ-10 с режущей цепью, позволяющая прокладывать траншеи ГЛУБИНОЙ до 2,7 м и шириной до 28 см, в том числе и в мерзлых грунтах.

    Баровая машина ТМ-10 используется для следующих видов работ:

    разрыхления твердых и промерзлых грунтов; разработки грунтов при проведении подготовительных земляных работ в строительстве: нарезки траншей при проведении работ по укладке электросиловых кабелей, линий связи, прокладке трубопровода и других аналогичных работах.

    АТМ-11 оснащен Цепью пилой с резцами типа РД-16.22 и РД-16Т. Кроме того, в проставку встроен редуктор гидравлический ходоуменьшателя для бесступенчатого регулирования скорости перемещения трактора.

    Баровая АТМ траншеекопатель.

    Базовый трактор ТМ10.00ЕБаровая АТМ.00.00.000-01 Ширина 280мм Глубина 2000ммБаровая АТМ.00.00.000-03 Ширина 400мм Глубина 2700мм +3%Баровая АТМ.00.00.000-11 Ширина 280мм Глубина 2700мм +5% Гидротолкатель наклона,Гидроходоуменьшитель

    В настоящее время заводом выпускается три различных модели траншейных агрегата АТМ:

    Агрегат траншейный АТМ 00.00.000-01. Ширина траншеи составляет 280 ммАгрегат траншейный АТМ 00.00.000-03. Ширина траншеи составляет 400 ммАгрегат траншейный АТМ 00.00.000-11. Ширина траншеи составляет 280 мм, глубина — 2700мм.
