Мини-трактор с двигателем от мотоцикла Урал| Пошаговые фото сборки

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию, о том как сделать мини-трактор с двигателем от мотоцикла «Урал» своими руками. Данный трактор создан на базе ломающейся рамы сваренной из проф-трубы с сечением 100х40 мм. Двигатель установлен от Советского тяжелого мотоцикла «Урал» выкупленного с близлежащего пункта приема металлолома. На тракторе стоит 2 коробки, одна «родная» мотоциклетная, а вторая от автомобиля «Москвич-412» Трактор имеет полный привод на все 4 колеса 4х4. Цилиндры двигателя оснащены дополнительным воздушным охлаждением, осуществляемое от приспособленных моторов ВАЗовских печек, а именно вентиляторов в жестяном корпусе. Рулевое управление, тяги «Москвич» Так же мини-трактор агрегатирует плуг, автомобильный прицеп, отвал и прочие полезные навески. Зажигание на тракторе электронное.

Проживая в сельской местности такой помощник как самодельный трактор просто незаменим, с его помощью можно вспахать и культивировать огород, на прицепе перевозить различные грузы (дрова, навоз для огорода, сено, урожай собранный с участка) Вообщем техника очень полезная.

Давайте рассмотрим пошаговые фото сборки мини-трактора.

Материалы

  1. двигатель и КПП от мотоцикла «Урал»
  2. проф-труба 100х40 мм
  3. мост ВАЗ 2103
  4. КПП «Москвич-412»
  5. колеса ВАЗ

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. набор гаечных ключей
  5. молоток
  6. рулетка
  7. сварочный уголок

Пошаговая инструкция по созданию мини-трактора с двигателем от мотоцикла «Урал» своими руками.

Первым делом была сварена рама, она будет состоять из двух частей и соединена между собой переломным узлом. В качестве материала была взята труба 100х40 мм, длинна 2000 мм и ширина 950 мм. Трансмиссия трактора, укороченные чулки заднего моста от ВАЗ 2103, крутящий момент от КПП передается за счет цепной передачи на звездочку, а от нее через укороченные карданы на передний и задний мосты. Поворотный узел рамы. Рама собрана и установлены колеса. Установка КПП от автомобиля «Москвич-412» Двигатель от Советского тяжелого мотоцикла «Урал» был выкуплен с металлоприемного пункта и восстановлен. Сопряжение ДВС и КПП. Электронное зажигание от автомобиля ВАЗ 2108. Установка электрооборудования, а так же дополнительно принудительного охлаждения для цилиндров двигателя. Поворотники и стоп-сигнал. Рулевая тяга от Москвича. Вот такой замечательный мини-трактор получился. Данный трактор имеет хорошие характеристики и оптимальную удельную мощность, что позволяет ему пахать землю плугом с двумя отвалами, таскать автомобильный прицеп с грузом более 500 кг. Так же трактор имеет отвал для чистки снега в зимний период времени. Можете посмотреть видео и убедиться. приятного просмотра.

Надеемся материал Вам понравился. Спасибо за внимание!

Как собрать самодельный минитрактор с ураловским двигателем

Самодельные минитракторы с ураловским двигателем необходимы на даче, в огороде или небольшом подсобном хозяйстве. Покупать габаритную технику нет надобности, поскольку она не окупит затрат на трактор. Но можно собрать трактор самостоятельно с двигателем от мотоцикла ИЖ. Трактор-самоделка имеет обычно небольшие размеры и предназначается для того, чтобы пахать в огороде, косить траву, перевозить небольшие грузы, в т.ч. корнеплоды, мусор и дрова.

Движок от мотоцикла ИЖ обладает высокой мощностью и производительностью и отлично подходит для сельскохозяйственных работ.

Самодельные минитракторы

Ниже будет рассмотрено, как сделать самодельные минитракторы с ураловским двигателем.
Подобные виды самоделок основываются на использовании шарнирно-сочлененной или ломающейся рамы. К мотоблоку надо прикрепить двухколесную тележку, поставить рулевое управление, которое основывается на приводе модели на 4 колеса.

Самодельный минитрактор с мотором из Урала надежный и мощный, он имеет следующие характеристики:

  1. На заднюю полураму надо установить ведущий мост.
  2. КПП.
  3. Цепной промежуточный редуктор.
  4. Бак для топлива.
  5. Облицовка.
  6. Вентиляторы, установленные над каждым цилиндром, что позволяет использовать трактор в жару, работать на нем длительное время.

Как изготовить своими руками минитрактор с двигателем от мотоцикла

Конструкция самодельного трактора с двигателем от мотоцикла Урал выглядит следующим образом.

Основа состоит из 2 полурам, образующих прямоугольник. Передняя часть должна иметь размеры 90х36 см, а задняя — 60х36 см. Сварить полурамы можно самостоятельно, используя стальной швеллер. Чтобы правильно состыковать швеллеры, нужно концы обрезать под углом 45º.

На передней полураме надо установить 2 поперечные перекладины, которые делаются из прямоугольной трубы. Она должна иметь размеры 5х3 см, укладывается плашмя. Поперечины нужны, чтобы сделать подрамник для мотора.

На полураму следует установить стенку, выполненную из стали. К стенке надо приварить кронштейны и площадки, предназначенные для установки узлов, механизмов, агрегатов.

На заднюю полураму приваривается стойка, которую можно изготовить из трубы. На стойку крепятся навески. Они необходимы для крепления навесного оборудования. На передней части задней полурамы монтируется вертикальная плита, необходимая для вертлюжного узла. Ее укрепляют косынками.

Нижнюю полураму накрывают стальным настилом, а на него приваривается площадка с педалями газа и сцепления.

Между собой рамы соединяются переломочным узлом, который по структуре представляет собой шарнир или карданный механизм.

Для мотора ИЖ нужны жесткие и зависимые подвески, что позволит поставить колеса нужного размера. Минитрактор своими руками предусматривает установление двигателя на поперечные перекладины передней полурамы, который потом крепится через проушины болтами.

КПП устанавливается рядом, для чего надо использовать болты. Необходимо правильно выставить цепное сцепление, чтобы коробка передач и скоростей работала хорошо. На первом звене КПП можно использовать шлицевой конец, который снимается с КПП Москича, а второй — с его карданного вала. Шлицевое соединение позволяет сделать задний вал значительно длиннее.

Далее будет рассмотрено, как изготовить минитракторы самоделки. На раму надо ставить и рулевую колонку, которую необходимо крепко закрепить болтами. В регулировочной гайке подшипника следлует проделать отверстие, что позволит связать колонку с рулевым колесом.

Запуск мотора будет происходить через промежуточный вал, на одном конце которого закрепляется укороченный кик-стартер, а на втором — тяга.

Цилиндры следует оборудовать системой принудительного охлаждения. Из мотоцикла ИЖ или Урал используются топливный бачок, мотопомпа, дополнительная коробка передач.

Чтобы изготовить самодельный трактор с двигателем от мотоцикла Урал, надо самостоятельно сделать навески, используя для этого листовую сталь. Опускать и поднимать эти части следует специальным рычагом, который устанавливается с правой стороны от сиденья оператора. Рычаг должен быть длиной не больше 55 см, что позволяет регулировать навесное оборудование.

Двигатель будет управляться мотоциклетными тросиками, которые будут запускаться педалями, установленными на площадке.

Размер колес для минитрактора должен быть одинаковым с параметрами: 6,15х13 дюймов. Можно взять колеса от Москвича, которые отлично ездят по грунту.

Как сделать самодельный трактор или минитрактор с двигателем мотоблока: фото и — смотреть видео

Известно, что жителям сельской местности не без обойтись трактора. Но далеко не каждый может себе позволить приобрести фабричную технику в специализированном поскольку, магазине стоит она немалых средств. современные Учитывая темпы развития частного сектора хозяйства сельского, данный агрегат стал не роскошью, а Тракторы.

необходимостью и минитракторы

Трактор — одно из специализированных которое, средств используется в качестве тягача. Несмотря на скорость низкую, он обладает сильной тягой, благодаря стал чему незаменимым средством в сельском хозяйстве. повсеместно Используется и для самых различных целей — мелиорация и культивация земель, перемещение несамоходной техники и инструментов специальных, пахота, перевозка различных грузов.

этого Помимо, тракторы нашли свое применение и в сфере строительной. Их основное предназначение заключается в перемещении и строительных транспортировке материалов, уборке территорий, возведении сооружений инженерных (котлованы, траншеи), каналов для очистных и септиков строений, транспортных магистралей — в общем, использования сфера очень широкая.

При ведении используется работ два основных вида машин:

    Используются.

Тракторы на площадях и участках с большим объёмом Как. работ правило это крупные сельскохозяйственные фермерские, предприятия хозяйства, строительные объекты и т.д.

  • Минитракторы.

    незаменимыми Являются помощниками при работе на небольших используются и участках, в основном, для облегчения ряда частного задач характера. Они хорошо справляются с культивацией и обработкой сада или огорода, а высокая сочетании в эффективность с производительностью позволит значительно сократить времени затраты и сил.
  • Минитрактор — практически единственное средство эффективное для работы на ограниченной территории.

    относительно Минитракторы недавно появились на рынке. Если вы не заниматься планируете мелиорацией больших территорий земельных всего, а участков лишь хотите облегчить свой увеличить и труд эффективность своей деятельности, это выбор ваш. Его главные достоинства — небольшие маневренность, размеры и экономичность. Как правило, их главным агрегатом силовым является мотоблок с водяным охлаждением.

    особенности Функциональные и типы

    Учитывая современные темпы машиностроительной развития индустрии, существует множество разновидностей градация. Их тракторов напрямую зависит от функционального предназначения в или той иной сфере деятельности. Среди существующих всех типов выделим наиболее распространенные:

      универсальные (Сельскохозяйственные).

    Предназначены для работы на пашнях и фермерских крупных хозяйствах, отличаются малым радиусом увеличенным и поворота дорожным просветом;
    С самоходным шасси.

    предусматривает Конструкция реверсивное расположение двигателя и открытую Часто. полураму используются для работ в жилищно-хозяйстве коммунальном;
    Трелевочные.

    Крупные технические средства, используются которые для перевозки леса;
    Промышленные.

    особую Имеют конструкцию и техническую составляющую, поскольку работу выполняют, требующую повышенных тяговых усилий. В ряда от зависимости выполняемых задач, предусматриваются различные могут — комплектации устанавливаться ковши, платформы, погрузчики и т.д. как Есть колесные, так и гусеничные модели;
    большинстве.

    Читайте также  Лучший минитрактор для фермера

    В Колёсные случаев, используются для проведения влажной на работ почве, отличаются повышенной износостойкостью другими с сравнительно типами;
    Гусеничные.

    Имеют хорошие сцепления показатели с грунтовой поверхностью, что сказывается на давлении и пробуксовке на поверхность.

    Как сделать самодельный Самостоятельная

    трактор сборка трактора — это достаточно время, но в то же интересное сложное занятие, которое требует внимания особого и усердия. Существует множество вариантов и ниже, но модификаций описана наиболее оптимальная конструкция, может которую создать даже начинающий проектировщик.

    конструкция Общая

    1. Прежде всего — конструкция рамы. внешнюю на Несмотря угловатость, все соединительные узлы и шасси агрегаты (трансмиссия, подвеска, двигатель) распределяются Основными. рационально элементами рамы являются лонжероны (левый и правый) и траверс (передний и задний). Тракторные имеют лонжероны трехступенчатую составную конструкцию. Передние выполнены ступени из швеллеров «десяток», последняя — из стальной трубы квадратной со сторонами 80Х80 мм. Задняя траверса изготавливается также из швеллера 16-го размера, а передняя — из швеллера 12-го Такой. размера же профиль используется и для изготовления Силовым.

    управление Рулевое

    Для повышения маневренности трактора гидравлическое устанавливается рулевое управление. Что представляет самодельная собой гидравлика? Конечно, самостоятельно собирать систему гидравлическую не требуется — достаточно лишь найти любой на подобную списанной сельскохозяйственной технике. Для потребуется сборки масляный насос, который будет действие в приведен с помощью двигателя. Насос же, в свою обеспечит, очередь необходимое давление в гидросистеме и гидродвигателях, желательно которые размещать непосредственно возле ведущего Описание.

    В характеристик статье рассказано как создать своими из ИЖ-а трицикл руками.

    Лучше всего, если колесо каждое ведущего вала могло управляться с отдельного помощью редуктора. Направление вращения может помощью с задаваться стандартного распределителя на 4 рабочих позиции (установлены такие на тракторе МТЗ-80). Кстати, при подобной установке конструкции можно не устанавливать карданные дифференциал и валы — полноценное управление колесами будет помощью с производиться гидродвигателей. Можно выбрать стандартный и насос распространенный НШ-32, а силовой цилиндр — с трактора МТЗ-80.

    основных Чертежи узлов

    Строение рамы: 1 — передняя лонжерон; 2 — траверса; 3 — поперечина; 4 — кронштейн (два швеллера 8-го центральная); 5 — размера часть лонжерона; 6 — подпольная решетка; 7 — ступень третья лонжерона; 8 — задняя траверса; 9 — подкрылки; 10, 11 — для кронштейны подвески.

    Гидравлический рулевой механизм: 1 — дозатор; 2 — руль; 3 — шланги (с пропуском высокого давления); 4 — насос; 5 — гидроцилиндр; 6 — масляный бак.

    Можно самостоятельно трактор создать с ломающейся рамой. Одно из главных подобной преимуществ конструкции — это повышенная маневренность.

    этим с Вместе усложняется конструкция, поскольку необходимо правильный собрать и надежный вал с соединениями. При самодельных создании тракторов с ломающейся рамой используются главной карданы передачи с крупных транспортных средств. используются Также шарниры равных угловых скоростей с грузовиков отечественных.

    Видео: самодельный трактор из мотоблока

    трактор Самодельный с двигателем от китайского мотоблока. Дизельный двигатель одноцилиндровый очень экономичен, поэтому эксплуатация самодельного этого минитрактора не очень накладна.

    Фотографии тракторов самодельных

    Вашему вниманию предложены несколько самодельных снимков агрегатов.

    1. Универсальный.
    2. С ломающейся рамой.
    3. На Источник.

    Видео: ЛТЗ-155_интегральный трактор

    Минитрактор своими руками: как сделать, лучшие варианты самоделок

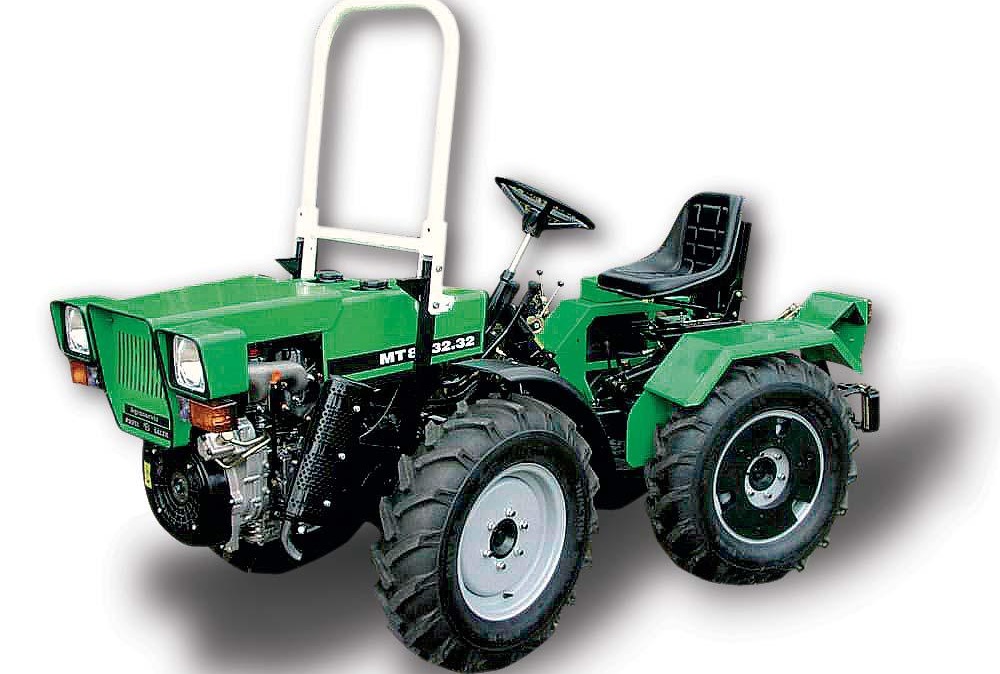

    Мини-трактор — это точно такая же сельскохозяйственная техника для фермеров, как и трактор, но меньшей производительностью, которой жертвуют ради маневренности и экономичности. Кроме того, некоторые экземпляры настолько легкие, что перевозятся в прицепе. Небольшие тракторы выполняют все те же задачи, что и аналоги более высокого класса — к ним можно прицепить навесное оборудование для обработки и удобрения почвы, уборки территории и перевозки различных грузов. Помимо этого, во многих тракторах, даже изготовленных самостоятельно, присутствуют привод вращения вспомогательных агрегатов и гидравлика.

    От мотоблоков они отличаются, прежде всего, тем, что это полноценная сельхозтехника. Конечно, у мощного мотоблока тоже немалый функционал, но при управлении им приходится все время ходить. Это очень утомительно, особенно при обработке большой площади. А работая с самоходной машиной, даже самой маленькой и самодельной, оператор устает гораздо меньше — ведь на самоделку устанавливают рулевое управление.
    Понимая все преимущества мини-тракторов, отечественные изобретатели иногда создают своими умелыми руками первоклассные экземпляры. В интернете сейчас можно найти много описаний, схем и даже готовых чертежей подобных самоделок.

    Конструкции минитракторов

    В большинстве случаев при изготовлении самодельного трактора просто переделывается какое-то серийное изделие, при этом одни составляющие добавляются, а другие упраздняются. Это легкий путь, но он не всегда осуществим, так как в наличии должна быть комплектная машина.
    А конструкция тракторов самоделок, создаваемых с нуля, в каждом случае индивидуальна — на сегодня многообразие решений просто зашкаливает.
    Например, раму для мини-трактора делают цельной и ломающейся (в народе она называется «переломка»), поворот — управляемыми колесами и бортовой, компоновку — классическую или в виде отдельных модулей, позволяющих изменять назначение аппарата. Устанавливают гидравлическую систему (гидросистема) и вал отбора мощности. Кабина — это не первостепенная задача при создании самоделки, поэтому ее можно надстроить уже потом.

    Трактор от производителя по цене самоделки — весь модельный ряд тут. Хорошую навеску для самодельной сельхозмашины покупаем по ссылке. Читаем в этой статье — как проще всего собрать мини-трактор из мотоблока.

    Предлагаемый ниже самодельный мототрактор является одним из самых простых в изготовлении и позволяет обойтись доступными материалами и деталями. Сборка самодельного трактора производится своими силами. Инструкция и чертеж ниже на картинке.

    Но, конечно, тому, кто собрался что-то делать сам, своими руками, рекомендуется обладать техническими навыками, умением работать с инструментом и читать чертежи. И, главное, иметь большое количество времени и огромное желание этим заниматься.

    Изготавливают ее из металлопроката. Расчеты на прочность — дело неблагодарное, а в данном случае и не нужное. Поэтому надо просто заранее заложить многократный запас. Исходя из этого, применить швеллер от №6 до 12 — это является наилучшим решение для самодельного мини-трактора. Делать какие-то «выемки» и «огибания» агрегатов не стоит, так как это сильно усложнит и удорожит проект. Обычная плоская «лесенка» — просто и доступно многим.

    Как показывает практика, для трактора самоделки полезнее в качестве передней и задней траверсы (поперечины) использовать швеллер большего прокатного размера (вплоть до 20), так как впоследствии именно к этим траверсам крепятся различные рабочие органы и вспомогательное оборудование. Причем располагать его лучше полками внутрь. А швеллеры лонжеронов (продольных балок) можно располагать как внутрь, так и наружу. Внутри лонжеронов прокладывают топливопроводы и магистрали, которые получаются естественным образом защищены.

    По форме самая простая конструкция рамы для самоделки — прямоугольник с двумя и более траверсами. Но гораздо большей жесткостью будет обладать рама в виде трапеции. Ширина в передней части должна быть меньше для размещения в минимальных габаритах управляемых колес, а также для возможности наблюдения за движением строго по пахотному ряду. Места соединения лонжеронов и траверсов обязательно сварить или усилить приваркой косынок. Обратите внимание, чтобы с кузовом мини-трактора было все в порядке, ведь на него закрепляются все остальные агрегаты. Для подключения прицепа на раму можно приварить сцепку.

    Компоновка

    Относительное расположение основных частей любого трактора сложилось исторически.
    Классическая компоновка самоходной машины следующая: двигатель расположен спереди, продольно, над передней осью. К нему через сцепление подсоединяется коробка передач, далее следует раздаточная коробка и за ней — ведущий мост. Между собой валы агрегатов соединяются при помощи карданов и (или) муфт.

    Соблюдение этой схемы будет оптимальным вариантом при создании мини-трактора, так как позволит применить существующие агрегаты без их изменения.
    По опыту многих создателей самодельных тракторов, лучше компоновать агрегаты «по месту», не занимаясь излишним черчением и расчетами. Лучший вариант — на готовой раме разместить все основные узлы и механизмы самоделки, установить их на временные опоры (удобно — на деревянные бруски) и найти наилучшее взаимное положение. После этого можно начать изготавливать кронштейны и крепления узлов трактора. Но нельзя забывать, что все узлы на самособранные тракторы необходимо крепить через опоры, гасящие вибрации (резиновые подушки). Лучше всего их заимствовать от той же техники, от которой взят агрегат. Еще один важный фактор, который необходимо учесть — это развесовка, то есть распределение полного веса мини-трактора по передней и задней осям. Самый приемлемый вариант — 60% веса приходится на ведущие колеса, 40% — на управляемые.

    Двигатель для самоделки

    С точки зрения тяговооруженности, веса, доступности и дешевизны в ремонте, будет наиболее логично при изготовлении трактора в «домашних» условиях взять двигатель от классических моделей автомобиля ВАЗ, с 2101 по 2107, или поставить от мотоцикла. Их можно найти в хорошем состоянии по цене металлолома. Если повезет, то одна машина может стать донором большинства деталей для мини-трактора. Или можно оснастить новым китайским дизельным двигателем.

    Мотор со сцеплением и коробкой передач закрепляется как единый блок, что упрощает работу над трактором-самоделкой и избавляет создателя от многих трудностей. Обязательно на валу водяного насоса («помпы») установите крыльчатку вентилятора, даже если ее там не было. Ведь скорость сельхозтехники намного ниже, чем у автомобиля, поэтому режим работы мотора мини-трактора такой же, как при стоянии в пробке. А это считается тяжелым для любого двигателя. Следовательно, радиатор системы охлаждения самодельного трактора нуждается в принудительном обдуве.

    Читайте также  Трелевочный трактор кт 12

    Трансмиссия

    Как уже говорилось выше, желательно устанавливать силовую установку на самоходы целиком. В этом случае то, что впоследствии станет мини-трактором, уже будет иметь, как минимум, четыре передачи вперед и одну назад. Остается только согласовать оптимальные обороты двигателя трактора и нужную скорость. Для этого будет вполне достаточно раздаточной коробки от любого полноприводного авто. Наиболее подходящий вариант — полноприводный УАЗ. Кстати, от УАЗа можно использовать и рассматриваемые ранее составляющие. Но нужно понимать, что они тяжелее, поэтому расход получившегося трактора будет выше, и вся его мощность будет использоваться редко.

    Хороший элемент для соединения валов — упругая муфта, которая установлена на выходном валу ВАЗовской КПП. Изготовив фланец к раздаточной коробке, можно обойтись без промежуточного кардана. А вот от «раздатки» к ведущему мосту кардан обязателен, так как нагрузки там существенно выше, и муфта их не выдержит.
    Ведущий мост при самостоятельной постройке трактора лучше всего использовать также от автомобиля УАЗ, имеющего бортовые редукторы. Это увеличит, во-первых, тягу, а во-вторых, клиренс (который желательно довести до 450 мм). Необходимый размер колеи самодельного мини-трактора получают двумя путями. Первый путь — обрезание чулков моста (сужая колею). Второй путь — изготовление проставки для крепления колес (расширяя). Это приходится делать, потому что номинальная колея УАЗика — 1445 мм, что не совпадает с принятыми диапазонами для сельскохозяйственных машин (1260-1285, 1350-1370, 1490-1515, 1790-1815).

    Ходовая часть и движитель

    Эта система у рассматриваемого самодельного мини-трактора почти полностью повторяет аналогичную у серийных тракторов и имеет отличия от автомобильной по некоторым важным моментам. Основное отличие — отсутствие задней подвески. То есть ведущий мост не крепится к остову на рессорах, а жестко на нем закреплен. Это необходимо сделать, если планируется смастерить не только сам трактор, но и все сельхоз орудия к нему. Потому что такие навески, как плуг, борона, почвофреза, косилка и прочие приспособления, крепящиеся к задней части трактора-самоделки, очень сильно нагружают заднюю ось и при наличии на ней устройства задней подвески быстро приведут ее в негодность. Передний мост на самодельном тракторе, также можно установить без подвески — комфорт значительно не уменьшится. В качестве поворотных цапф удобно использовать вилки карданных шарниров грузовиков (ЗИЛ, КАМАЗ, КрАЗ), запчасти от которых можно найти в автохозяйствах и на металлоприемках. Две вилки привариваются к балке или непосредственно к раме, соблюдая соосность шасси, а две ответные — к поворотным кулакам автомобиля-донора. Рулевая трапеция вместе с рулевым механизмом целиком также заимствуется. Руль устанавливается от донора.

    Тормозную систему (дисковые тормоза) в ее «автомобильном виде» на тракторе, изготавливаемом собственноручно, применять нет смысла, так как не те скорости. Достаточно только стояночного тормоза. Однако, привод механизма необходимо сделать не от рычага, а от педали с фиксированным нажатым положением. Тогда самоделку можно будет и притормаживать в движении, и фиксировать на стоянке. Колеса правильнее всего использовать от сельхозмашин, так как они имеют нужный протектор. Но вполне подойдут и покрышки от внедорожников или легких грузовиков, если нарезать на них нужный рисунок протектора (лучше — «елочку», для самоочищения). Давление в шинах подбирается опытным путем, чтобы найти оптимальное сочетание комфорта и производительности.

    Электрика на самодельном тракторе

    Можно применить любые части от чего угодно, главное, чтобы совпадало напряжение генератора и потребителей. Не надо забывать и о том, что аккумуляторная батарея — это емкость с кислотой. Поэтому ее необходимо очень прочно закрепить. Рекомендуемое решение — расположить ее под сиденьем мини-трактора в специальном ящике или просто в ограждении. Подробное описание электрики на картинке ниже.

    Фары и габаритные фонари, а также сигналы торможения, — элементы желательные, но не обязательные, так как прокатиться по дорогам общего пользование на результате своих трудов не получится.

    Движение по дорогам

    Далеко не вся самодельная мини-техника конструкторов выезжает на дороги общего пользования. И это правильно, так как в нашей стране перечислен ряд жестких требований, которым должен соответствовать транспорт, передвигающийся по ним. Даже если все получилось хорошо, и изделие отвечает всем требованиям, для подтверждения этого необходима будет сертификация, которая стоит очень недешево.

    Поэтому двигаться по дорогам на самодельном тракторе запрещено. Если его необходимо доставить к месту выполнения работ, то лучше это сделать на прицепе. Это, кстати, одна из причин, почему самоделку пытаются облегчить.

    Сам себе мастер: мини-трактор самодельный, особенности конструкции

    При наличии в хозяйстве больших посевных площадей, обойтись без механизации труда невозможно. Для этого используются мотоблоки и мини-трактора, которые благодаря навесному оборудованию, способны выполнить полный цикл сельскохозяйственных работ.

    Однако качественное оборудование, имеет соответствующую стоимость, поэтому некоторые фермеры используют в хозяйстве самодельный мини-трактор. Изготовить такую технику не так сложно, как кажется на первый взгляд.

    Самый простой вариант, это сделать самодельный мини-трактор из мотоблока, посредством установки специального адаптера.

    Практически все производители предоставляют такую возможность. Стоит отметить, что существуют модели полностью собранные своими руками. Рассмотрим варианты изготовления основных узлов.

    Преимущества самоделок

    По своим техническим параметрам, самодельные агрегаты практически не отличаются от заводских моделей. При этом, затраты на их создание значительно ниже.

    Сразу стоит уточнить, что рассчитать необходимое тяговое усилие и определить необходимое количество материала помогут чертежи. Для создания такой схемы требуются определённые знания в области инженерной механики. Однако можно воспользоваться уже готовыми схемами, взятыми на просторах интернета.

    Сборка по готовым чертежам не представляет особого труда: большинство узлов снимается с неисправной техники, и устанавливаются в готовом виде. Это довольно практично и выгодно – проблем с запчастями при ремонте практически не возникает.

    Кроме того, использование готовых гидроразъёмов и адаптеров позволяют использовать навесное оборудование заводского исполнения.

    Если самодельная техника будет передвигаться по федеральным трассам, нужно получить соответствующее разрешение в ГИБДД.

    Теперь рассмотрим схему сборки основных узлов трактора.

    Для изготовления основания потребуется прокатный швеллер. Этот материал способен выдерживать динамические нагрузки. Обычно рама – это сварная конструкция, выполненная из поперечных траверсов и продольных лонжеронов.

    Лучше сразу предусмотреть возможность крепления двигателя, опор заднего и переднего моста, водительского сиденья.

    Встречаются варианты изготовления с ломающейся рамой. Такие изделия обладают большей манёвренностью, поэтому подходят для работы на ограниченных пространствах и даже в теплицах.

    Такие конструкции также изготавливаются из швеллера, но делается не монолитная основа, а две полурамы. Элементы конструкции соединяются шарнирным соединением, для этого можно использовать карданвал грузового авто.

    Рама для самодедльного трактора

    Силовая установка

    Ключевым узлом самодельной техники является двигатель. Оптимальным вариантом будет использование любого двигателя, мощностью около 40 лошадиных сил. Такими характеристиками обладают силовые установки мототехники, поэтому мини-трактор с двигателем от мотоцикла, это довольно частое явление.

    Встречаются в хозяйствах и трактора с двигателем ЗиД 4.5. Это четырёхтактный агрегат, с одним цилиндром и воздушной схемой охлаждения. Обратите внимание, что данный двигатель работает на бензине. Поэтому при использовании техники в холодное время года потребуется установка системы холодного запуска.

    Выбор двигателя целиком зависит от нужд фермера. Слабосильная установка не сможет работать с некоторыми видами навесного оборудования, возникнут затруднения при обработке целинных участков грунта.

    Ходовая часть

    Обратите внимание, что самоделки могут изготавливаться на колёсном или гусеничном ходу. Первый вариант встречается гораздо чаще.

    Если возникла необходимость сделать самодельный гусеничный мини-трактор, можем предложить интересную схему изготовления движителя. Роль катков выполняют колёса, снятые с садовой тележки, в качестве траков идут автомобильные покрышки с глубоким протектором.

    Покрышки разрезаются пополам, потом соединяются вместе и заклёпываются металлическими пластинами. В результате получается гусеничная модель, с удельно низким давлением на почву и высокой проходимостью.

    Если техника изготавливается на колёсном ходу, можно использовать готовые мосты от легковых автомобилей. Это применяется если мини-трактор будет полноприводный. Если схема 4х4 неважна, устанавливается любой самодельный передний мост. Он будет выполнять функцию управляемого шасси, задний мост будет ведущим.

    Трансмиссия

    В схему трансмиссии рекомендуется обязательно включить понижающий редуктор. Это существенно упростит эксплуатацию техники при выполнении пахотных работ.

    Самодельный реверс-редуктор сделать довольно сложно, поэтому лучше воспользоваться готовым узлом, снятым с мотоцикла или неисправного мотоблока. Для соединения редуктора с задним мостом используется ременное сцепление или червячный вал.

    Чтобы техника могла работать с навесным оборудованием, необходима гидравлическая система. Этот узел обычно собирается из подающих насосов и гидроразъёма. Учитывая, что гидравлика своими руками создаётся из уже готовых элементов, можно дополнительно установить гидроусилитель руля.

    Рулевое управление во многом зависит от рамы мини-трактора. Например, при использовании шарнирно-сочленённой рамы, поворачиваются не колёса, а часть полурамы. Для этого используется пара зубчатых шестерней: одна крепится к рулевой колонке, другая – приваривается к площадке передней полурамы.

    Часто схема рулевого управления состоит из рукоятей мотоблока, но в этом случае использование реверс-редуктора становится нецелесообразным: техникой сложно управлять при движении задним ходом.

    Читайте также  Коробка передач трактора ЮМЗ по деталях

    Навесное оборудование

    Большую часть дополнительного оборудования можно также изготовить самостоятельно. Рассмотрим, как собирается самодельная фреза на мини-трактор.

    • Изготавливаем раму. Для этого подойдут куски профтрубы или швеллер. Обратите внимание, что размеры рамы зависят от мощности трактора: маломощный двигатель не сможет работать с широкоохватным оборудованием. Сразу устанавливаем кронштейны для колесной пары.
    • Монтируем вал, который будет соединяться с ВОМ мини-трактора. Для этого подойдёт труба диаметром 5 сантиметров, закреплённая к раме посредством опорных подшипников.
    • Для изготовления фрез подойдут металлические пластины, толщиной не менее 12 мм. Каждая фреза оснащается тремя ножами изогнутой формы. Режущие элементы крепятся к пластинам резьбовыми соединениями.

    При работе с такой фрезой, транспортная скорость не должна превышать 4 км/час.

    Самодельная техника: как сделать минитрактор своими руками

    Сельскохозяйственные мотоблоки имеют один серьезный недостаток – оператору приходится пешком передвигаться по обрабатываемому участку вместе с ними. В результате довольно быстро наступает усталость, да и время выполнения работы увеличивается, что приводит к резкому снижению эффективности трудозатрат. Другое дело – мини-трактор, который имеет полноценную колёсную базу и рулевое управление. Но купить такую технику может позволить себе не каждый. Поэтому в аграрной среде всё чаще можно встретить самодельные минитракторы, которые конструируются на базе профессиональных или полупрофессиональных мотоблоков.

    Переделка мотоблока в минитрактор: основные моменты

    В отличии от любительской техники профессиональная и полупрофессиональная имеет больший моторесурс и мощность. Например, из мотоблока с дизельным двигателем на 9 л.с. можно сделать вполне приличный мини-трактор для вспахивания и культивирования. В конечном же счёте все зависит от целей, которых собирается достичь владелец модифицируемой техники.

    Конструирование и сборка самодельного минитрактора — задача не простая, но выполнимая. И для успешного её решения необходимо сосредоточиться на двух моментах:

    1. Разработка кузова и рамы, а также схемы их соединения с основой мини-трактора – мотоблоком.
    2. Разработка кинематической схемы.

    Рама и кузов самодельного мини-трактора выполняются из металлических уголков или профилированных труб. При расчёте конструкции необходимо учитывать соотношение её веса с мощностью мотора, а также сопротивление, которое машина будет преодолевать при выполнении различных видов работ.

    Если в качестве основы для самодельного минитрактора вы выбираете мощный мотоблок, это позволяет использовать готовые автомобильные или мотоциклетные прицепы. Более того, ведущие производители мотоблоков давно предусматривают конструктивную возможность подключения таких прицепов к выпускаемой технике.

    Кинематическая схема самодельного мини-трактора представляет собой комплекс конструктивных решений, которые обеспечивают передачу крутящего момента от двигателя мотоблока к ведущим (преимущественно задним) колёсам. При расчете нужно распределить нагрузку на ведущую ось равномерно — от этого напрямую зависят как надежность и долговечность, так и функциональность, то есть возможности использования техники.

    Минитрактор своими руками: с чего начать?

    На самом деле существует множество вариантов самостоятельного конструирования минитрактора. Однако принципы всюду используются приблизительно одинаковые:

    1. Коробка передач разворачивается в сторону оператора и фиксируется на раме.
    2. Управление реализовывается с помощью рулевых тяг.
    3. Применяется гидравлический барабанный тормоз.
    4. Для тормоза и сцепления используется педальное управление.
    5. Для акселератора и навесного оборудования применяется ручное управление.
    6. Сидение оператора размещается над задней ведущей осью.

    Одним из самых простых способов создания минитрактора своими руками является покупка адаптера – двухколёсной тележки с сиденьем для оператора и агрегатной системой (для установки навесного оборудования).

    Очевидно, что для сборки минитрактора понадобятся различные запчасти. Их можно легко найти среди автомобильных. К примеру, барабанный тормоз для ведущих колёс, рулевую рейку и узлы педального управления можно взять из легкового автомобиля ВАЗ. Таким же образом — путём поиска на рынке автозапчастей — подбирается и ручное управление, и сиденье, и прочие конструктивные части для самодельного мини-трактора.

    Но кроме запчастей необходимо иметь под руками и целый арсенал инструмента – сварочный аппарат, дрель, дисковую пилу, гаечные ключи и т.д. И очень желательно, чтобы в процессе сборки минитрактора вы имели доступ к специально оборудованной мастерской или в случае необходимости могли воспользоваться услугами специалистов по сварке, фрезерованию, слесарному делу и авторемонту.

    Рама минитрактора

    Ходовая часть — основа минитрактора. Главным её качеством должна быть надёжность, однако нужно внимательно следить за общим весом конструкции, дабы обеспечить нормальное сцепление колёсной базы с почвой при выполнении работы и одновременно не перегружать двигатель.

    Для изготовления рамы самодельного минитрактора средней мощности подойдёт облегчённый швеллер, профилированная труба или металлический уголок. Габариты конструкции, сборка которой выполняется методом сварки, должны отвечать размерам машины. По контуру рамы необходимо выполнить отверстия для навески и закрепления конструктивных элементов минитрактора.

    Соотношение веса рамы и её прочности должно быть оптимальным. Не стоит перегружать конструкцию дополнительными рёбрами жёсткости, как и экономить на металле, жертвуя общими показателями надёжности.

    Перед тем как приступить к сборке рамы необходимо определиться с тем, какие прицепы и навесное оборудование вы собираетесь использовать при работе с ним. И чтобы не потерять мысль в процессе конструирования, перед началом работы следует выполнить чертежи будущей машины и её основных узлов с основными размерами. Для этого можно использовать готовую документацию, которую нужно адаптировать под конкретные параметры вашего минитрактора.

    Передний и задний мосты

    Эти узлы создаются из отдельных запчастей и узлов, снятых с легковых или даже грузовых автомобилей либо другой сельскохозяйственной техники. Впрочем, некоторые детали, как и саму сборку вам доведётся выполнить самостоятельно.

    Чтобы изготовить передний мост, вам понадобятся:

    • поперечная балка;
    • втулки опорных поворотных осей;
    • втулки осей;
    • поуоси колёс;
    • подшипники (шариковые и роликовые);
    • болтовые соединения.

    С функцией поперечной балки отлично справится отрезок профилированной трубы или металлического уголка. Для изготовления же втулок полуосей сгодится конструкционная сталь 45. Опорно-поворотные втулки выполняются из профилированной трубы, доработанной под установку подшипников, и закрываются стальными крышками из стали марки ст3. Узел переднего моста, состоящий из цилиндрической обоймы и роликовых подшипников приваривается по центру поперечной балки. С помощью крупных болтов мост необходимо закрепить ко втулкам в поперечной балке рамы.

    Сила затяжки болтовых соединений отвечает за величину люфта передней оси относительно конструкции минитрактора. Слишком жёсткое, равно как и чересчур свободное закрепление негативно отражается на комфорте в управлении, поэтому люфт должен быть оптимальным.

    Аналогично выполняется сборки заднего моста. Готовую конструкцию можно позаимствовать, скажем, у автомобиля УАЗ. Длинный чулок такого моста необходимо будет укоротить – так можно будет использовать стандартные короткие полуоси. Не помешает защитить задний мост, а вернее его сварные соединения от возможных ударов в процессе работы. Для этого применяется суппорт – металлический уголок, наложенный вдоль сварных швов сборной конструкции моста.

    Колёсная база и кинематическая схема

    Выбор колёс для самодельного минитрактора заслуживает отдельного внимания. Вполне возможно использовать колёса от легковой машины, однако здесь следует соблюдать размерность. Оптимальные габариты колёсных дисков для переднего моста составляют 12-14 дюймов. При выборе меньшего диаметра существует риск того, что машина в процессе работы будет зарываться носом в грунт. С другой стороны, если передние колёса будут слишком большими, оператору для выполнения манёвров придётся прикладывать недюжинные усилия. Впрочем, для облегчения процесса управления машиной всегда можно использовать гидроусилитель руля от легкового автомобиля или другой сельскохозяйственной техники.

    Покрышки колёс минитрактора должны иметь развитые грунтозацепы. Это увеличит манёвренность машины, снизит нагрузку на ходовую часть и облегчит процесс управления.

    Что касается кинематической схемы, лучше использовать готовые варианты, поиск которых в настоящее время не отнимет много усилий. Схему необходимо адаптировать под параметры узлов, которые вы собираетесь использовать для создания минитрактора. Небесполезно будет продумать возможность подключения навесного оборудования, что многократно повысит функциональность самодельной машины.

    Система управления и сиденье оператора

    После изготовления и монтажа ходовой части можно приступать к реализации кинематической схемы и установке системы управления. Самое главное в этом деле – правильно разместить сиденье оператора. С этой ролью отлично справится переднее сиденье от легкового автомобиля, которое легко отыскать на автосервисах и в мастерских, занимающихся разборкой автотехники.

    Рулевое колесо должно быть установлено на оптимальной для оператора высоте. Руль не должен мешать свободному размещению колен – его необходимо монтировать так, чтобы в положении сидя работа с ним не вызывала дискомфорта.

    Все необходимые детали для педального, ручного и рычажного управления машиной и её функциональными узлами можно отыскать там же, где и сиденье и все остальные запчасти — в мастерских или на рынке.

    Установка двигателя и обустройство кузова

    После сборки ходовой части, реализации кинематической схемы и установки сиденья оператора с системой управления можно приступать к монтажу главного агрегата минитрактора – двигателя. Для его надежной фиксации на раме следует использовать специальную плиту с пазами – она же придаст ходовой части дополнительную жесткость. Далее нужно проложить электрические и механические цепи системы управления, подключить приборную панель и настроить работу системы управления.

    Обшивка кузова выполняется по желанию пользователя, однако некоторые узлы и элементы конструкции всё же лучше закрыть. Это предотвратит их загрязнение и выход из строя в случае контакта с посторонними предметами и почвой.

    На этом можно считать сборку минитрактора законченной. Далее остаётся лишь проверить качество вашего творения в работе.
