КамАЗы для «Дакара» на базе серийного автомобиля модели «4310»

Грузовик, не способный перевозить грузы. Казалось бы, что может быть нелепее. Между тем в истории ралли «Париж — Дакар» были времена, когда на старт этих состязаний выходили такие суперпрототипы, как, скажем, «ДАФ-турбо-твин», у которого вообще вместо грузовой платформы за кабиной были два двигателя мощностью свыше 1000 л. с. Конец участию таких «монстров» в «Дакаре» положила катастрофа, произошедшая с ДАФом в 1988 году. Правда, запрет, наложенный организаторами марафона, продолжался недолго. Через год грузовики вновь были на старте, но уже в совершенно ином качестве. Теперь путь на «Дакар» прототипам закрыт, а новый технический регламент разрешает лишь весьма ограниченные изменения конструкции в сравнении с серийными образцами.

Вот и наши «боевые» КамАЗы для «Дакара» подготовлены на базе серийного автомобиля повышенной проходимости модели «4310». Спортивная ее модификация получила индекс «43101». Как всякая машина, предназначенная для участия в гонках, она оборудована каркасом безопасности, выполненным в строгом соответствии с силовой схемой и из материалов, определенных техническим регламентом ФИСА. К обязательному оснащению относится и отключатель электросети. Причем обесточить ее можно как с места водителя, так и снаружи. Поскольку финишировать приходилось и в темное время суток, то, естественно, появилась шестифарная раллийная «люстра».

Любопытно, что два года назад во время дебюта на польском «Ельч-ралли» на КамАЗах стояли обычные кабины. Затем их заменили кабинами со спальным местом, а теперь так называемыми высокими, выпускаемыми на заводе малыми сериями. Конечно, никакого спального места в кабинах нет, зато больший объем позволяет свободнее разместить внутри и дуги безопасности, и многое другое специальное оборудование. Для всех трех членов экипажа установлены анатомические спортивные кресла с ремнями безопасности. А на панели приборов, помимо обычного штурманского инструментария, размещены шкалы двух компасов — в пустыне это отнюдь не экзотика, а необходимость.

Внешне «боевую» машину от серийной отличают также два защищенных с боков и снизу 350-литровых топливных бака, специальные «дакаровские» покрышки фирмы «Мишлен», дополнительные задние стоп-сигналы и габаритные огни, установленные в верхней части полога тента. Под тентом размещены еще один дополнительный топливный бак на 250 литров и два 100-литровых бака бортового запаса воды. В задней части машины смонтирован и кронштейн для четырех запасных колес. На грузовой платформе установлена специальная рамная конструкция (гонщики прозвали ее «этажеркой»), к которой крепятся инструмент и запчасти.

В трансмиссии появились стальные страховочные ремни, препятствующие касанию земли карданных валов в случае их обрыва. Передний мост упрочнен благодаря оригинальному усилителю — так называемой «гитаре». То, что усиление необходимо, сомнений не вызывало. В Египте на «Ралли фараонов» после одного из прыжков на машине Йоэла Таммеки мост изогнулся так, что его пришлось менять. Однако приваренные усилители слишком ужесточали мост — появлялись трещины. В результате испытаний и была разработана эта «гитара», обладающая строго расчетной упругостью и связанная с мостом болтами.

Число амортизаторов возросло с двух до шести. Как известно, в стандартном исполнении задняя двухосная тележка их вообще не имеет, а при прыжках обе задние оси сильно вывешивались, создавая опасность поломки. После установки амортизаторов кинематику подвески изменили так, что колеса стали вывешиваться подобно тому, как это происходит в тележке шасси самолета, идущего на посадку,— задняя ось ниже передней. Это значительно повышает шансы на удачное приземление. Подстрахована и кабина — установлены стальные тросы, препятствующие ее самопроизвольному опрокидыванию в случае разблокировки стандартных замков.

Вот, собственно, и все видимые отличия от серийного автомобиля.

В двигателе конструктивных изменений нет. Его характеризует лишь очень тщательная сборка. Это не только дань строгому техническому регламенту. Дело в том, что любая опытная конструкция, как бы интересна она ни была, почти неизбежно проигрывает в надежности. А на гонках, тем более таких протяженных, как «Дакар», это недопустимо.

И наконец, об импортной «начинке» наших машин. Начнем с того, что отечественная промышленность просто не выпускает. Это уже упоминавшиеся специальные покрышки «Мишлен», раллийное штурманское оборудование, спортивные кресла, ремни безопасности. Кроме этого, есть и некоюрые другие узлы. Например, КамАЗ имеет гидроусилитель руля и в серийном исполнении. Однако его мощности не хватает, ведь на «боевом» варианте машины установлен руль меньшего диаметра. Стоило ли специально, лишь ради того, чтобы заявить, что, мол, на КамАЗах все «сделано в СССР», разрабатывать конструкцию, которая не будет иметь другого применения? Вот поэтому усилитель, так же как и специального исполнения сцепление, был куплен за рубежом.

Отличия подготовленных к марафону КамАЗов от сотен тысяч серийных автомобилей нашей марки, что трудятся на дорогах страны, невелики. Именно поэтому так повысил престиж камских грузовиков их успех на последнем «Дакаре». А лучшее тому подтверждение — увеличение спроса на мировом рынке.

Автомобили

«Расправь крылья своей фантазии и ощути неизведанные измерения скорости и пространства»

В сентябре 1988 года на ралли «Ельч» в Польше состоялся дебют команды из Набережных Челнов. В том первом в своей истории ралли-рейде камазовские спортсмены выступили на серийных полноприводных внедорожниках КАМАЗ 4310 . Уже в начале 90-х годов, в тесном содружестве с заводскими конструкторами и испытателями, коллектив создал собственные спортивные грузовики: КАМАЗ 49250 и КАМАЗ 49251 . Основой для этих машин служила самая совершенная на тот период времени техника Камского автозавода.

В 1994 году команда выступила на автомобиле с ярко выраженными спортивными характеристиками, принципиально отличающимися от обычных серийных грузовиков, – КАМАЗ 49252 . На нем стоял двигатель в 750 лошадиных сил, машина имела среднемоторную компоновку и крупные 25-дюймовые колеса. Скошенная платформа внедорожника, призванная снизить аэродинамическое сопротивление, — оригинальный этап дизайна спортивного грузовика, оставшийся в истории. Уже через год три спортивных грузовика нового поколения вынесут камазовские экипажи к победному подиуму автомарафона «Париж-Москва-Пекин». Спустя несколько месяцев, в январе 1996-го, команда впервые станет победительницей легендарного ралли-марафона «Дакар».

Эксперименты над техникой иногда были даже чересчур смелыми. Например, спортивный КАМАЗ 49255 имел двенадцатицилиндровый двигатель мощностью в 1050 лошадиных сил. Его гипермощное сердце ломало трансмиссию, что и произошло на «Дакаре» 1998 года. Очень часто автомобили рождались в предельно сжатые сроки. Так, в 2002 году FIA наложила вето на участие в «Дакаре» грузовиков со среднемоторной компановкой, обеспечивающей хорошую развесовку и устойчивость. Камазовский грузовик был как раз таким. Но самая большая сложность состояла в том, что об этих нововведениях стало известно всего за полгода до старта. В краткие сроки был создан боевой спортивный грузовик КАМАЗ 49256 с двигателем мощностью в 830 лошадиных сил. Рождался он в муках, после каждого испытания с полигона машину увозили на трале. И только за несколько часов до отправки команды на «Дакар» погрешность была найдена и устранена. В итоге, автомобиль прошел проверку на прочность, принеся камазовцам очередное дакаровское золото.

Еще через год команда «КАМАЗ-мастер» совершила новый качественный скачок, создав новую модель спортивной машины. КАМАЗ 4911 EXTREME стал боевым автомобилем, не имеющим аналогов по проходимости, маневренности и динамике. За уникальные технические и эксплуатационные качества его нарекли «летающим грузовиком». И действительно, в руках таких мастеров, как пилот Владимир Чагин эта машина на скорости с легкостью отрывалась от земли, отталкиваясь от естественных трамплинов. С двигателем мощностью в 830 лошадиных сил автомобиль за десять секунд разгонялся до 100 км/ч.

С 1999 года традиционным испытательным полигоном для технических новшеств стало ралли «Desert Challenge» в Арабских Эмиратах, условия которого максимально приближены к дакаровским. Коллектив начал вести постоянную работу по уменьшению массы автомобиля, увеличению плавности хода и решению множества других важных задач по совершенствованию техники.

В 2007 году организаторы «Дакара» вновь изменили технические требования, предъявляемые к участвующим в гонке грузовикам, несколько смягчив их. В частности, стало возможным немного сместить назад двигатель, чем команда «КАМАЗ-мастер» и воспользовалась, улучшив развесовку и маневренность автомобиля, а также увеличив плавность хода. Однако, облегчение в одном повлекло за собой ужесточение в другом: были предъявлены новые требования к серийности. Если раньше, чтобы спортивный грузовик прошел омологацию, достаточно было выпустить с конвейера пятнадцать подобных машин, теперь требовалось — пятьдесят в течение двух лет. Поэтому вновь за основу новой модели был взят автомобиль, выпускаемый камским автогигантом для нужд армии.

На исходе 2007 года появился на свет КАМАЗ-4326 VK . О добросовестности подхода к созданию машины свидетельствует один лишь факт: новый камазовский боевой грузовик первым прошел омологацию в своем классе. Предъюбилейный КАМАЗ-4326 VK, воплотивший все самые лучшие наработки команды доказал свой потенциал сначала на этапах чемпионата России, а затем и на «Дакаре 2009».

В 2016 команда «КАМАЗ-мастер» презентовала спортивный грузовик капотной компоновки. Решение о создании новой машины было принято исходя из растущей тенденции по использованию автомобилей капотной компоновки во внедорожной спортивной дисциплине.

В мае 2018-го был создан автомобиль с индексом КАМАЗ-43509. За 2019 год машина претерпела серьезную модернизацию: оптимизированы рабочие процессы двигателя, что позволило снизить дымность отработавших газов без ухудшения динамических свойств, усовершенствованы магистрали и элементы впускной и выпускной систем, уменьшено усилие на рулевое колесо, произошла перекомпоновка внутреннего оснащения кузова и оптимизирован центр тяжести автомобиля.

Подробная информация и технические характеристики гоночных автомобилей « КАМАЗ-мастер » :

AVaLAnche › Блог › Гоночный носорог: как устроен КАМАЗ-4326 для ралли-рейдов

У носорога, как известно, зрение плохое, но при его весе — это не его проблемы. Гоночный КАМАЗ отличается от носорога только тем, что у него со зрением проблем нет, а в остальном просто представьте себе автомобиль массой около 9 тонн, который может ехать со скоростью 140 км/ч. По бездорожью.

КАМАЗ-4326, который был выставлен в Тюмени в День города, появился в 2007 году. Поводом для создания машины послужили очередные изменения требований к грузовикам со стороны FIA, которые позволяли омологировать спортивный автомобиль на базе серийных узлов и агрегатов. Новый полноприводный спортивный внедорожник оснащался восьмицилиндровым двигателем ЯМЗ 7Э846.10-07 мощностью в 830 л.с., Двигатель автомобиля был перенесён на 400 мм, а кабина – на 200 мм в сторону задней оси. Это позволило улучшить развесовку грузовика. За счет уменьшения переднего свеса улучшилась геометрическая проходимость — теперь при спуске с дюны машина без помех переходит в горизонтальное положение (раньше задевала бампером за поверхность). Ход автомобиля стал более плавным за счет модернизации подвески, в частности, применения новых амортизаторов. Вес автомобиля удалось снизить, хотя до разрешенного устроителями Dakar минимального предела в 8,5 тонн дойти пока не получилось, но работа над этим ведётся и по сей день. Согласно требованиям FIA по уменьшению дымности, пришлось изменить настройки топливной системы, что, к сожалению, привело к уменьшению мощности. Сейчас же грузовик оснащается 16,2-литровым V8 мощностью около 950 л.с.

Читайте также  Камаз 53215 технические характеристики грузоподъемность

За ярким кузовом, украшенным логотипами партнёров команды, скрывается впечатляющая… пустота. Лёгкие алюминиевые панели крепятся на четырёх резиновых «защёлках» и лишь имитируют грузовой отсек. На самом деле, весь необходимый скарб экипаж перевозит в ящике, расположенном у задней оси — там хранится минимально необходимый набор инструментов и запчастей, сверху к нему приторочены сэндтраки, которые используются для выкапывания грузовика из песков, а также огнетушитель. Правила предписывают брать на борт минимум два запасных колеса и в «КАМАЗ-мастер» каждый грузовик имеет две запаски, которая частично видны в задней части кузова — 20-дюймовые диски с шинами Continental. За установленными колёсами видны рессоры и сдвоенные амортизаторы. Топливный бак вмещает 1 тонну солярки, поэтому если торопитесь и видите на заправке гоночный КАМАЗ, то за ним в очередь к колонке лучше не вставать. Средний расход топлива по асфальту около 50-60 литров на 100 км, на бездорожье — 130-150 литров, а по пустыне — около 200 литров. Тормоза у грузовика барабанные, потому что после попыток ставить дисковые механизмы от них отказались — горят после интенсивных торможений на горных участках. В команде работают над поиском специальных материалов для барабанов и колодок, чтобы сделать тормоза более выносливыми, но пока у «КАМАЗ-мастер» барабаны — у конкурентов есть дисковые тормоза, но у российских грузовиков с такими тормозами пока не получается.

Дорожный просвет у полноприводного КАМАЗ-4326 такой, что под машину можно буквально зайти — взрослому пригнувшись, а ребёнок может прогуляться под днищем практически в полный рост. При этом все агрегаты надёжно защищены, чтобы обеспечить возможность мчать с предельной разрешённой на Dakar скоростью в 140 км/ч (на Africa Eco Race — 150 км/ч) по самому жёсткому бездорожью. Сотню с места машина, если кому интересно, разменивает за 10 секунд. Естественно, что в таких условиях важно обеспечить безопасность не только узлам грузовика, но и экипажу.

Забраться в трёхместную кабину — целое искусство. Находятся сиденья высоко над землёй и с непривычки трудно сообразить, на что наступить и за что ухватиться, чтобы оказаться внутри. Дверная ручка находится на уровне макушки, а потом приходится подтягиваться на трубе каркаса безопасности, упираясь ногами то в гайки колеса, то в покрышку, чтобы перевалиться в салон и оказаться в тисках спортивного кресла-ковша.

Слева находится пилот, справа — место механика, а по центру располагается штурман, место которого отнесено назад, к задней стенке кабины, относительно кресел его напарников. Причина — массивный подиум, обрамлённый мощным поручнем, на котором в гонке крепятся выдаваемые организатором навигационные приборы и оборудование безопасности (Iritrack, Sentinel). Поэтому во время визита в Тюмени предназначенные для них места пустовали.

Перед механиком свой приборный «иконостас»: в правом углу раллийный компьютер TverTrip, слева — четыре манометра с давлением в каждом из колёс, а по центру — полноцветный дисплей Bosch DDU 7, на котором отображается информация о состоянии узлов и агрегатов машины. Под ними рядком выстроены тумблеры — подкачки колёс передней и задней оси, настройки баланса тормозов, управления другими функциями.

У водителя вроде бы всё то же, что в гражданском КАМАЗе, но с гоночным уклоном. Спортивная «баранка» OMP, сквозь которую видно всё тот же Bosch DDU 7, а также россыпь подрулевых лепестков — управляют они интардером (трансмиссионный тормоз-замедлитель, встроенный в коробку передач, для снижения скорости без задействования основной тормозной системы) и отключаемыми стабилизаторами поперечной устойчивости. Там же и привычные переключатели указателей поворота и управление стеклоочистителями. Наверху панели манометры давления в двухконтурной пневмосистеме тормозов и высокоточный GPS-спидометр, который работает в связке с омологированным навигатором.

Справа от сиденья — рычаг 16-ступенчатой механической коробки передач ZF и центральная консоль, на которую вынесены кнопки «массы», включения световых приборов (светодиодные фары и дополнительный свет используются в темноте, когда на старт спецучастка отправляются ночью или возвращаются на бивак затемно, а также не самом спецучастке), блокировка дифференциалов (передний, межосевой и задний), тумблеры подкачки и ретардера с интардером.

Салон предельно аскетичен, как и подобает гоночной машине. Экипаж втиснут в кресла, размещённые между каркасом безопасности и приборной панелью. В ногах — алюминиевые подставки, упираясь в которые на ходу можно зафиксировать тело и хоть как-то работать: штурману — с дорожной книгой, механику — с приборами. Пилот-то за руль держится!

«Очень важно правильно подобрать кресло по размеру тела и грамотно его установить, — рассказывает механик Игорь Леонов. — Когда ты целый день проводишь в машине, летящей по бездорожью, мелочей не бывает. От правильной посадки зависит и твоё здоровье, и возможность качественно делать свою работу».

Пятиточечные ремни фиксируют тело намертво — затягивать их нужно максимально туго, иначе та слабина, которую ты решил оставить, накажет тебя во время бездорожья. Побьёшься о ремни просто-напросто! Точно также грамотно нужно настроить систему защиты шеи HANS, которая пристёгивается к шлему — излишняя свобода, конечно, позволит прибавить в комфорте, но при аварии эффективность элемента снизится, что чревато серьёзными травмами.

Под потолком на перекрестьях каркаса безопасности закреплены переговорное устройство, к которому подключаются все члены экипажа, а также перед каждым сиденьем закреплены трубки подачи питьевой воды и висят авиационные вентиляторы с резиновыми лопастями — необходимость, когда приходится гнать через пыль по жаре. Там же находятся камеры, снимающие происходящее в кабине, а также блок, собирающий информацию о работе систем грузовика.

Окна, которые можно опустить, и другие вентиляционные отверстия перед стартом закрывают, иначе жизни в салоне из-за попавшего внутрь песка не будет. В углах кабины — дисплеи. Сверху над пилотом изображение с камеры заднего вида и стропорез, а справа над штурманом (рядом также закреплён стропорез) — картинка с камеры, показывающей происходящее в районе переднего правого колеса. Учитывая высокую посадку и наличие этих мониторов, обзорность в КАМАЗ-4326 неплохая.

При этом на ходу грузовик оказывается тише, чем можешь себе представить. Конечно, мотор басовито ревёт, но когда ты в шлеме и подключён к системе внутренней связи, то уровень шума приемлемый. Подвеска на скорости, разрешённой в городе ПДД, ощущается жёсткой, но это понятно — настроена она на то, чтобы преодолевать бездорожье в темпе за 100 км/ч. 30-сантиметровые ходы явно не для асфальта городских улиц предусматривались!

Особенности бескапотной компоновки диктуют и характер комфорта в кабине. Сидя над колёсами, на бездорожье экипаж подобен белью в барабане стиральной машины — трясёт во всех плоскостях и только ремни безопасности удерживают гонщиков на месте. Прибавьте к этому жару, пыль, многочасовые заезды по бездорожью и поймёте, что жизнь у экипажа машины боевой — не сахар, а победы достаются очень тяжело.

Для тех, кому интересно узнать о специфике работы экипажа, разнице между «Дакаром» и Africa Eco Race, судьбе капотного грузовика и газодизельном КАМАЗ, предлагаю прочесть интервью с гонщиком «КАМАЗ-мастер» Андреем Каргиновым

КамАЗ из «Дакара»: характеристики, команда, результаты ралли «Дакар-2017»

  • Новости компании
  • Новости машиностроения
  • Новости судостроения
  • Новости военно-промышленного комплекса
  • Новости космической промышленности
  • Новости авиастроения
  • Новости строительного сектора
  • Интересные статьи
  • Технические статьи
  • Видео по сварке
  • Видео по ковке

Гонки — очень захватывающее соревнование. А ралли с участием грузовиков — событие, которое нужно посмотреть хотя бы раз в жизни. Самым престижным таким мировым марафоном считаются этапы ралли «Дакар». Многих год за годом поражает удивительный российский «болид» — давайте познакомимся с ним поближе!

КамАЗ «летучий»

Модель 4911 Extreme — это и есть тот легендарный КамАЗ, участвующий в ралли «Париж-Дакар», а также в «Шелковом пути». Этот «выпускник» Камского автозавода, находящегося в Набережных Челнах (Татарстан), — не только спортивный грузовик. Он призван экстренно доставлять грузы, следуя по трассам с осевой нагрузкой до 78 кН, по грунтовым дорогам и пересеченной местности. Машину можно эксплуатировать в различных климатических зонах при температуре +50. -30°С.

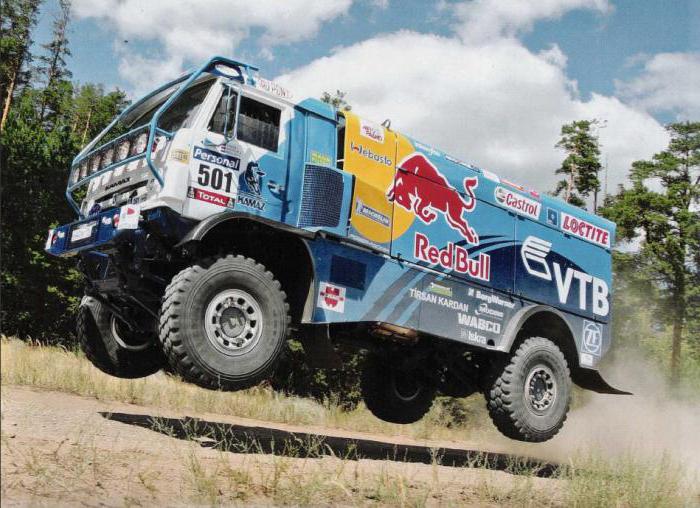

Почему же КамАЗ из «Дакара» был прозван болельщиками «летучим»? Машина поразительно легко и изящно отрывается от земли, словно гигантская птица. За счет изменения рамы, конструкции рессор, обновления ароматизаторов грузовик мягко приземляется на колеса при прыжках даже с большой высоты без ущерба для экипажа.

Первая гонка «летучего» грузовика состоялась в 2003 году. Тогда, на ралли «Телефоника-Дакар», машина заняла первое и третье место. Не раз КамАЗ 4911 Extreme становился победителем «Каппадокии», «Хазарских степей», «Дезерт Челлендж», чемпионата и Кубка РФ. А после дакаровских гонок всегда следовали модернизации и доработки машины.

Французская компания «Элигор» и российский завод «Электрон» (Казань) выпускают модельки масштаба 1:43 данной модели спортивного КамАЗа.

Дакаровский КамАЗ: технические характеристики

Представим в таблице технические характеристики большегруза.

Полная масса 11,5 тыс. кг

Снаряженный вес 10,5 тыс. кг

Колесная формула 4х4

Колесная база 4,2 м

Передняя/задняя колея 2,15 м

  • Разновидность модели ЯМЗ-7Э846
  • Тип Дизельный двигатель с турбонаддувом
  • Мощность при 2500 оборотах в минуту 552 кВТ/750 л.с.
  • Расположение двигателя V-образное
  • Число цилиндров 8
  • Объем двигателя 17,2 л

Шины и колеса

  • Тип шин
  • Пневматические, с использованием регулировки давления
  • Вид колес Дисковые
  • Шинный размер 425/85 R21
  • Коробка передач
  • Разновидность 16-ступенчатая, механическая

Кабина

  • Типаж Помещенная над двигателем

Общий набор характеристик

  • Наивысшая скорость 165 км/ч
  • Габаритный внешний радиус поворота 11,3 м
  • Угол преодоления подъема Не менее 36 %
  • Расход топлива на 100 км при условии полной загрузки, следовании по бездорожью со средней скоростью 120 км/ч 100 л Компоновка
  • Полноприводная, переднемоторная
  • Годы производства с 2002 г. по настоящее время
  • Класс Т-4, спортивный грузовой автомобиль
Читайте также  Камаз 5410 технические характеристики грузоподъемность

После того как мы узнали технические характеристика КамАЗа из «Дакара», познакомимся с командой, выступающей на этой машине в ралли.

Команда «КамАЗ-мастер»

«КамАЗ-мастер» — российская команда автогонщиков, чья специализация — участие в ралли-рейдах. Выступает только на грузовиках «КамАЗ». Постоянный участник ралли «Дакар» (прежнее название ралли «Париж-Дакар») — 14 раз россияне становились его победителями!

День рождения команды — 17 июля 1988 года. Ее состав, можно сказать, звездный — восемь мастеров спорта международной категории, пять обладателей Кубка мира. «КамАЗ-мастер» по праву считается сильнейшей командой своего класса. Как и отличный автомобиль КамАЗ из «Дакара».

Бессменный руководитель и наставник команды — Семен Якубов, мастер спорта международного класса. В период 1996-2002 гг. пилотом «КамАЗ-мастера» был многим известный Владимир Чагин. На его счету семь побед в гонках «Дакар», два Кубка мира, титул «Лучший российский гонщик — 2003». Спонсор у команды также серьезный — банк ВТБ.

Итоги ралли «Дакар-2017»

Последний «Дакар» проходил в Боливии. Многие участники признали его самым тяжелым за всю историю ралли. А виной всему оползни, дожди, сели. Но это не помешало «КамАЗу» в «Дакаре-2017» проявить себя с лучшей стороны. Команда «КамАЗ-мастер» вернулась с соревнования, как и во многие прошлые годы, чемпионом:

Первым среди спортивных грузовиков стал экипаж Э. Николаева, Е. Яковлева, В. Рыбакова.

Вторым на финиш пришел КамАЗ Д. Сотникова, И. Леонова, Р. Ахмадеева.

«Золото» и «серебро» — награды КамАЗа в «Дакаре» текущего года. Как сам спортивный грузовик, так и его легендарная команда вновь подтвердили титул лучших на мировом ралли-рейде. Однако гонки — это не единственная стезя «летучей» машины. Помимо всего прочего, она может быть использована для экстренной доставки грузов — автомобиль, прыгая на рессорах, стрелой пронесется по бездорожью.

«КАМАЗ-мастер» в мире моторов

«Дакар-2018» – последний, в котором в грузовой категории позволяется использовать моторы объёмом более 13 литров. Для большинства команд это мало что меняет, так как большая часть грузовиков и без того на протяжении многих лет оснащались моторами меньшего объёма. Но для «КАМАЗ-мастер» это изменение знаковое – ведь основным мотором для команды последние годы был двигатель Liebherr V8 объёмом 16 литров.

Именно такие двигатели стоят на трёх из четырёх КАМАЗах на нынешнем «Дакаре». На четвёртом, под управлением Дмитрия Сотникова, установлен экспериментальный 13-литровый мотор, рядная «шестёрка», который и должен стать той силовой установкой, которая будет устанавливаться на КАМАЗы в будущем.

Смена мотора для «КАМАЗ-мастер» далеко не новость. За годы выступлений на ралли-рейдах команда использовала силовые установки самых разных компаний (КАМАЗ, Cummins, ЯМЗ, ТМЗ, Liebherr), самых разных конфигураций (рядные «шестёрки», V8 и даже V12) и самых разных объёмов (от 11 до 25 литров). О том, почему «КАМАЗ-мастер» использовал такие большие двигатели, и почему остальные команды предпочитали моторы гораздо меньших размеров, нам рассказал технический директор команды Владимир Губа.

Владимир Губа: Причина использования большинством команд 13-литровых моторов проста: все ведущие команды в мире ралли-рейдов ставят на свои грузовики моторы, которые используются в кольцевых гонках, в чемпионате Европы по гонкам грузовиков. На кольцевых грузовиках строгий регламент — двигатель 13 литров, 10 цилиндров, одноступенчатый наддув. Это достаточно совершенные двигатели, разработанные специально для гонок. Там есть команды MAN, Iveco, Mercedes. Команда Tatra в ралли-рейдах ставит на свои грузовики тот же двигатель, который используется на кольцевых грузовиках команды Buggyra. Поэтому в этом плане им несколько проще. Они берут двигатель мощностью 1200 лошадиных сил и моментом в 6000 Н*м, и дефорсируют его до уровня 1000 лошадиных сил, и 4500 Н*м.

Но это специальный продукт. Мы не можем так поступать, у нас нет своей команды в гонках грузовиков. Мы пробовали работать с мотором Buggyra, но строить на его базе грузовики мы не можем, потому что мы профессиональная команда, и наше преимущество в том, что мы досконально знаем все компоненты нашего автомобиля. Мы должны иметь возможность их диагностировать, проверить, отремонтировать в любых условиях. Если мы берем готовый узел, то, как правило, не знаем, что у него внутри, не имеем доступа к программе, не имеем даже доступа к диагностике. То есть мы целиком и полностью завязаны на услугах поставщика. Нам это не подходит.

Поэтому мы действуем обратным образом – берём за основу серийный двигатель. Так было и в случае с Liebherr — мы взяли серийный двигатель, который применялся на спецтехнике, а отдельная модификация использовалась на грузовиках MAN. Но это серийный двигатель мощностью 500 киловатт, 700 лошадиных сил. Мы его форсировали, довели мощность до 1000 лошадиных сил. Сейчас то же самое делаем с 13-литровым двигателем Cummins. Мы взяли двигатель мощностью 520 лошадиных сил, и стараемся добиться от него мощности более 1000 лошадиных сил, увеличиваем момент в два раза.

Моторы Cummins ставятся и на серийные КАМАЗы, но маленькие, 7-литровые. Недавно запустили производство 9-литровых. То есть, с точки зрения объёма они пока занимают низшую ступеньку в иерархии этих силовых установок. Мы же используем 13-литровый двигатель. Это не первый наш опыт работы с Cummins, они стояли на наших грузовиках, в том числе гоночных, еще в 90-е годы. А уже в 2007-2008 году использовали 15-литровый двигатель Cummins, с двойным турбонаддувом. Он себя не очень хорошо показал, что лишний раз подтверждает неэффективность работы с чужим мотором. Он был сделан по заказу, и, естественно, производитель закладывает определенный резерв для клиентского двигателя, чтобы, не дай бог, чего не случилось. Поэтому характеристики его оказались не лучшими. Тем не менее, мы сейчас опять вернулись к блоку цилиндров Cummins. Но уже разрабатываем всё сами, и стремимся подойти к пределу его возможностей.

Сейчас мы работаем с Cummins на таких условиях: мы покупаем у них двигатели специальной комплектации, они оказывают нам помощь запасными частями и некоторой информацией. Но все разработки, все изменения, все доводки, все испытания мы ведём сами. Почему Cummins? Такой выбор сделан по той простой причине, что по регламенту эти двигатели должны производиться серийно и устанавливаться на коммерческие грузовики. Пока такого мотора у КАМАЗа нет, а ждать, когда он появится, и начинать работу только после этого – это потеря времени. Наш Научно-технический центр (НТЦ) сейчас как раз работает над версией 13-литрового двигателя с очень близкими показателями. Мы же работаем на опережение, и к тому моменту, когда начнётся его серийное производство, мы уже будем готовы. Думаю, мы достаточно быстро сможем перенести весь опыт на свои отечественные двигатели, и уже тогда начнём ездить на своих двигателях.

Несмотря на то, что на наших машинах и на грузовиках наших конкурентов стояли моторы очень разных размеров, мощность у них была примерно одинаковая. Почему? Помимо прочего, она ограничена разумными рамками. Максимальная скорость на ралли-рейдах сейчас ограничена регламентом на уровне 140 км/час. Для такой скорости, в общем-то, 1000 лошадиных сил вполне достаточно. Излишняя мощность — это нагрузка на трансмиссию, это более сложные режимы работы, температура, давление и так далее.

Действительно, долгие годы «КАМАЗ-мастер» использовал двигатель большого объема, 18,5 литра. Мы даже как-то пробовали ярославский 24-литровый 12-тицилиндровый мотор. Но от него быстро отказались, потому что он всё ломает. Избыточная мощность. Так что вернулись к 18,5-литровому, ярославскому, или сейчас тутаевскому двигателю. Но это мотор достаточно старой разработки.

Он неплохой по конструкции, но цельноалюминиевый. Главное – у него алюминиевые головки. И они не позволяют выходить на высокие степени форсировки. У всех современных моторов уже чугунные головки. Поэтому для того чтобы обеспечить такую же мощность, степень форсировки была гораздо ниже – с алюминиевой головкой невозможно достичь тех же давлений, тех же температур. Поэтому на выходе мы получали такие же показатели, но с более низкими удельными показателями. С меньшей теплонапряженностью. С меньшей нагрузкой на механические узлы и детали.

Но затем максимальный разрешённый рабочий объём двигателей уменьшили, и последние пару лет на грузовиках стоят 16-литровые двигатели Liebherr. Он имеет примерно такие же параметры, как и ярославские моторы. Мы пытались выйти на более высокие показатели в мощности, но есть у V-образных двигателей одна особенность — у них два шатуна находятся на одной шатунной шейке. И ширина вкладышей достаточно маленькая, это самое напряженное место. То есть, мы достигаем определенного момента – и всё. Да, теоретически турбонаддув и система топливоподачи позволяют выйти на больший момент, на большую мощность. Но механически увеличивать её уже больше невозможно. Потому что вкладыши, даже самые лучшие, не выдерживают. За счёт меньшего уровня форсировки была повышена надежность, увеличен ресурс этих двигателей.

Сейчас мы переходим на рядный 6-цилиндровый двигатель, там нет этого ограничения. Но есть другие, связанные, например, с более высокой тепловой напряженностью. Если у наших «восьмерок», больших двигателей, температура выхлопа была около 800 градусов, то сейчас повысилась до 900 градусов. Это уже существенно. То есть, такие моторы требуют другого подхода, использование других, более дорогих материалов.

Конечно, у двигателя меньшего размера есть свои плюсы. С точки зрения массы, 13-литровый двигатель легче процентов на 25. Но, с другой стороны, рядный мотор длиннее и выше. То есть V-образный двигатель примерно на два цилиндра короче, и за счёт развала он ниже, поэтому под новый мотор нам пришлось проектировать практически с нуля весь автомобиль. Изменено положение двигателя, расположение по высоте, по длине. Изменилось положение кабины, потому что прежнее, над двигателем, мы использовать уже не могли – кабина слишком высоко поднимается. Поэтому мы искали новые варианты, чтобы максимально эффективно разместить массы, не увеличивая высоту центра тяжести. Так что, как обычно в спорте, нет какой-то концепции, позволяющей всегда побеждать – всё упирается в поиск компромиссов.

Читайте также  Погрузчик л 34 технические характеристики

Основные силовые установки гоночных грузовиков «КАМАЗ-мастер»

Машина Годы Двигатель Конфигурация Объём Мощность Крутящий момент
КАМАЗ 4310 С 1988-1995 КАМАЗ-7403 Дизель, турбо, V8 10,85 л 305 л.с. 1050 Нм
КАМАЗ 49251 1994-1995 Cummins N14-500E Дизель, турбо, L6 14,01 л 520 л.с. 1700 Нм
КАМАЗ 49252 1994-2003 ЯМЗ 7Э846 Дизель, турбо, V8 17,24 л 750 л.с. 2700 Нм
КАМАЗ 49255 1997-1998 ЯМЗ 3Э847 Дизель, турбо, V12 25,86 л 1050 л.с. 3724 Нм
КАМАЗ 49256 2001-2002 ЯМЗ 7Э846.10 Дизель, турбо, V8 17,24 л 830 л.с. 2700 Нм
КАМАЗ 4911 2002-2007 ЯМЗ 7Э846.10 Дизель, турбо, V8 17,24 л 850 л.с. 2700 Нм
КАМАЗ 4326 2007-2013 ЯМЗ/ТМЗ 7Э846.1007 Дизель, турбо, V8 18,47 л 850 л.с. 2700 Нм
КАМАЗ 4326/2013 2013-наст.вр. Liebherr D9508 Дизель, турбо, V8 16,16 л 920 л.с. 4200 Нм
ГКП* 2015-2016 Caterpillar C13 (Buggyra) Дизель, турбо, L6 12,5 л 980 л.с. 4000 Нм
КАМАЗ 4326/2017 2017-наст.вр. Cummins ISZ-13 Дизель, турбо, L6 13 л 980 л.с. 4300 Нм

* – грузовик капотной компоновки, на ралли-рейдах «Дакар» не использовался

Капот КамАЗ Дакар – технические характеристики капотных грузовиков

Всем давно знаком привычный внешний автомобилей КамАЗ, где двигатель располагается непосредственно под кабиной. У таких моделей отсутствует капот как таковой, что являлось отличительной чертой всей техники данного завода.

Однако, течение времени и, прежде всего, спортивная составляющая выдвинули новые требования к участвующим в гонках автомобилям. Речь идет о знаменитом ралли «Дакар», где участвует команда КамАЗ-мастер. Именно это побудило конструкторов начать разработки по изготовлению новой, капотной версии грузовика КамАЗ. Также в гонках участвовал и автомобиль Камаз-Каратель.

Зачем это было нужно?

Слухи о подобной модификации ходили достаточно давно, что привело к решению создания такого проекта в 2013 году. Сам Владимир Чагин – пилот команды КамАЗ-мастер, подтвердил данный факт, заявив о том, что обкатка и испытания новой машины состоятся уже в 2015 году.

Стоит отметить, что капотный КамАЗ-мастер был сконструирован на базе шасси КамАЗ 4326, а кабина была взята от Mercedes-Benz Zetros. В целом, автомобиль имеет достаточно схожие технические данные, что и КамАЗ 4326, который уже принес немало побед российскому экипажу.

Однако для многих осталось непонятным, зачем же было проектировать новый грузовик подобного типа, затрачивать немалое количество ресурсов и сил, ведь предыдущая версия КамАЗа достаточно уверенно опережала капотные варианты соперников? Но у конструкторов было свое, собственное мнение, основанное на очевидных преимуществах использования капотной версии грузовика.

Прежде всего, было отмечено несколько факторов:

  • В виду того, что кабина будет располагаться позади передней колесной пары, будет более сбалансированное распределение массы кузова по всем осям. Это напрямую скажется на скоростных характеристиках грузовика, а также на его маневренности и устойчивости при приземлениях.
  • Подобное расположение кабины положительно скажется на состоянии здоровья членов экипажа. Все дело в том, что кабина будет располагаться не под самими колесами, а чуть позади, что приведет к меньшей вибрации в кабине и нагрузке на позвоночник водителя. Данное обстоятельство позволит членам экипажа быть более выносливыми в пути, что очень важно в случае продолжительных марафонов.

Презентация капотного грузовика на видео.

Описание капотного грузовика

Во многом, решение о создании копотной версии КамАЗа было принято на основе соперничества, которое уже стало визитной карточкой ралли «Дакар». Речь идет о противостоянии КамАЗ-мастер и Жерара де Роя, выступающего в команде IVECO. Грузовик этой фирмы относится именно к копотной версии, что дало дополнительный толчок к принятию такого решения.

Новый капотник КамАЗа не является каким-то особым словом в дизайне и проектировании, особо не отличаясь от версии грузовика IVECO.

Это обусловлено тем, что регламент ралли «Дакар», оговаривающие все технические данные и их соответствие данному документу, не оставляет особого простора для действий у разработчиков. Проще говоря, нельзя поставить мотор с произвольной мощностью, либо какую-нибудь другую деталь, не соответствующую требованиям.

В виду того, что у КамАЗа нет своих версий капотных кабин, а их проектирование и производство может затребовать очень больших средств, было принято решение позаимствовать кабину от другого производителя. Благо, связь между российскими и немецкими коллегами уже достаточно прочно налажена.

Грузовик сконструирован на базе КамАЗ 4326, что привело практически к полному повторению ходовой части данной модели. А вот двигатель от предыдущей версии не подошел: ни один из моторов линейки Liebherr не отвечал новым требованиям. Было принято решение о заключении арендного договора с чешскими коллегами из Buggyra, на основе которого, двигатель Caterpillar был внедрен в новый капотный грузовик.
Посмотрите все новые модели Камаза.

На видео особенности капотного КамАЗа.

Данный мотор имеет достаточно высокие показатели мощности, о чем говорят удачные выступления грузовиков на ралли, оборудованных данным двигателем. Однако, это вряд ли является выходом из ситуации, что и понимают конструкторы на заводе, поэтому было принято решение о конструировании своего собственного двигателя, в течение ближайших лет.

Кроме того, конструкторов не устраивает подвеска на новых грузовиках. Речь идет о том, что машина достаточно высоко поднята от земли, что может быть следствием использования подобного двигателя. В дальнейшем, разработчики хотят скорректировать данную посадку, немного снизив её.

Но самым главным вопросом, решение которого тоже требует определенных действий, является система охлаждения в копотной версии КамАЗа. Дело в том, что в предыдущих моделях раллийных грузовиков, оба теплообменника наддувочного воздуха были расположены по краям, в дали от водяного радиатора. В копотной версии всё находится в непосредственной близости друг от друга, так что в случае возникновения каких-либо поломок на маршруте, экипажу придется оперативно реагировать на все эти проблемы сразу.

В целом, характеристики КамАЗа 4326 можно полностью спроецировать на новый капотный грузовик, за исключением нового двигателя от Caterpillar. Вся «начинка» осталась той же: коробка передач от ZF, мосты Sisu, раздаточная коробка фирмы Steyr, а также подвеска Reiger.

Мы подготовили для вас статью, в которой подробно описано, сколько кубометров разных материалов помещается в кузов Камаз.

Для ознакомления с техникой Камаз, будет интересно прочитать, какого размеры разные модели.

Камаз производит технику не только для грузовых перевозок и для выставок, но еще и для военных целей. Об этом тут.

Сферы применения

Данный грузовик был проектирован и конструирован исключительно для участия в международных гоночных соревнованиях. Данная традиция давно и прочно вошла в корпоративную политику КамАЗа, который год за годом поставляет свои модели грузовиков для участия в ралли.

Самой известной такой гонкой является ралли «Дакар» (бывший Париж-Дакар). Данная гонка была основана в 1979 году, начинаясь или заканчиваясь в городе Дакар, столице Сенегала.

В дальнейшем, проведение гонок было перенесено в Южную Америку, но соревнования и по сей день периодически проводятся в Африке.

В соревнованиях участвует самая различная техника, начиная от мотоциклов и заканчивая грузовиками. Последние должны быть массой не менее 3 500 кг, что является обязательным условием участия в ралли. В соревнованиях участвуют самые различные команды от известных компаний: IVECO, Tatra, КамАЗ и многие другие. На фото он видео в действии:

Технические характеристики

Как было сказано ранее, капотная версия КамАЗа была основана на базе модели КамАЗ 4326, что не могло не сказаться на общей схожести технических данных и характеристики.

Таким образом, технические характеристики копотного КамАЗа будут следующими:

  • полный вес – 10 200 кг;
  • снаряженная масса – 8 900 кг;
  • колесная формула – 4×4;
  • максимальная развиваемая скорость – 163 км/ч;
  • длина грузовика – 690 см;
  • ширина грузовика – 255 см;
  • высота грузовика – 305 см;
  • марка мотора – Caterpillar C13;
  • тип двигателя – дизельный, оснащенный турбонаддувом;
  • максимальная мощность – 980 л.с.;
  • крутящий момент – 4000 Нм при 1500 оборотов в минуту;
  • общее количество цилиндров – 6;
  • расположение – рядное;
  • объем цилиндра – 12,5 л;
  • объем бака с горючим – 1000 л;
  • коробка передач – ZF 165251;
  • тип коробки передач – 16-ступенчатая механическая;
  • тип сцепления – фрикционное;
  • сцепление – ZF MFZ430;
  • тип привода – пневматический с электронным управлением.

Смотрите испытание грузовика на видео.

В виду того, что капотный грузовик является новой разработкой, не имея ещё регистрационного и порядкового номера в линейке, стоимость данной модификации ещё остается неизвестной. Вполне возможно, что цена будет озвучена в дальнейшем, после проведения необходимых испытаний и серийного выпуска автомобилей. О ценах на автомобили Камаз прочитайте в в другой нашей статье.

Заключение

Данный грузовик должен стать, как предполагают разработчики, следующим шагом в линейке спортивных машин КамАЗа. Однако, ожидать немедленных результатов явно не стоит.

Об этом и говорит сам Владимир Чагин, заметивший следующее: «Ожидать сиюминутных побед на ралли «Дакар», выступая на новой капотной версии, пока что не стоит. Ещё очень много мелких нюансов, которые стоит учитывать, но одно можно сказать уже сейчас: делать какие-либо выводы нужно только после проведения длительных заездов и испытания в условиях сложно проходимых трасс и пустынь».

Совершенно очевидно, что экипажу потребуется первичная адаптация, ведь специфика езды на капотной версии и на старых моделях явно отличается. Другим немаловажным нюансом является совершенно иной двигатель, используемый в капотной модификации. Более привычный Liebherr давно и прочно вписался в комплектацию спортивных КамАЗов, как же себя поведет Caterpillar, пока не очень ясно.

По всей видимости, избежать первичных проблем на новом КамАЗе всё-таки не удастся. Однако, это естественный процесс, который является частью всего развития в целом.

В любом случае, конструкторы нового КамАЗа извлекут немаловажный урок из этой затеи: либо данный вектор развития окажется крайне успешным, который приведет к завоеванию новых побед, либо данное направление будет признано нецелесообразным. Но последнее маловероятно, в виду высказанных ранее преимуществ. В любом случае, все любители автоспорта, в скором времени, смогут наблюдать новый капотный КамАЗ-мастер на различных соревнованиях.
