Ограждение опасной зоны при производстве работ кранами

Ростехнадзор разъясняет: Определение границ опасной зоны работы башенного крана

Вопрос: Около дома, где я проживаю, установили башенный кран, для строительства торгового центра. Прошу Вас разъяснить, как определяются опасные зоны и какие меры должны быть приняты строительной организацией для обеспечения безопасности жителей нашего дома при перемещении грузов башенным краном?

Ответ: Согласно пункту 6.1.5 СНиП 12-03-2001 «Безопасность труда в строительстве», при строительстве объектов с применением грузоподъемных кранов, когда в опасные зоны, расположенные вблизи строящихся зданий, а также мест перемещения грузов кранами, границы которых определяются по приложению Г настоящих норм и правил, попадают транспортные или пешеходные пути, санитарно-бытовые или производственные здания и сооружения, другие места постоянного или временного нахождения людей на территории строительной площадки или вблизи нее, работы следует выполнять в соответствии с проектом организации строительства (ПОС) и проектом производства работ (ППР), содержащими решение следующих вопросов, рекомендованных в приложении Ж, для обеспечения безопасности людей:

  • применение средств для искусственного ограничения зоны работы башенных кранов;
  • применение защитных сооружений — укрытий и защитных экранов.

В соответствии с пунктом К.5 приложения Ж СНиП 12-03-2001 в случае, если в процессе строительства (реконструкции) зданий и сооружений в опасные зоны вблизи мест перемещения грузов кранами и от строящихся зданий могут попасть эксплуатируемые гражданские или производственные здания и сооружения, транспортные или пешеходные дороги и другие места возможного нахождения людей, необходимо предусматривать решения, предупреждающие условия возникновения там опасных зон, в том числе:

а) вблизи мест перемещения груза краном:

рекомендуется оснащать башенные краны дополнительными средствами ограничения зоны их работы, посредством которых зона работы крана должна быть принудительно ограничена таким образом, чтобы не допускать возникновения опасных зон в местах нахождения людей;

скорость поворота стрелы крана в сторону границы рабочей зоны должна быть ограничена до минимальной при расстоянии от перемещаемого груза до границы зоны менее 7 м;

перемещение грузов на участках, расположенных на расстоянии менее 7 м от границы опасных зон, следует осуществлять с применением предохранительных или страховочных устройств, предотвращающих падение груза;

б) на участках вблизи строящегося (реконструируемого) здания:

по периметру здания необходимо установить защитный экран, имеющий равную или большую высоту по сравнению с высотой возможного нахождения груза, перемещаемого грузоподъемным краном;

зона работы крана должна быть ограничена таким образом, чтобы перемещаемый груз не выходил за контуры здания в местах расположения защитного экрана.

В соответствии с приложением Г СНиП 12-03-2001 границы опасной зоны определяются от перемещаемого груза и не предусматривается возникновение опасных зон от падения крана и его отдельных узлов, поэтому консольная часть крана и часть балочной стрелы, на которую не может заходить грузовая тележка, при соблюдении требований действующих Федеральных норм и правил в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 12 ноября 2013 г. № 533, зарегистрированы в Минюсте России 31 декабря 2013 г. № 30992 (далее – ФНП по ПС) [новый документ], могут перемещаться за пределами строительной площадки.

В соответствии с пунктом 101 ФНП по ПС [новый документ], выполнение строительно-монтажных работ, погрузочно-разгрузочных работ над действующими коммуникациями, проезжей частью улиц или в стесненных условиях на опасных производственных объектах с применением ПС (в т.ч. грузоподъемных кранов) должно осуществляться в соответствии с ППР, разработанным эксплуатирующей или специализированной организацией, в соответствии с требованиями пунктов 159 — 167 настоящих ФНП [новый документ].

Ответственность за качество и соответствие требованиям промышленной безопасности ППР несет его разработчик.

Эксплуатация ПС с отступлениями от требований ППР не допускается. Внесение изменений в ППР осуществляется разработчиком ППР.

Разделы сайта, связанные с этой новостью:

Последовательность событий и новостей по этой теме

(перемещение по новостям, связанным друг с другом)

Ограждение опасной зоны при производстве работ кранами

Перед началом работ кранов и подъемников необходимо (см. раздел 1.2) выделить опасные зоны, в пределах которых постоянно действуют или могут действовать опасные факторы, связанные или не связанные с характером выполнения работ [9].
Границы опасных зон в местах, над которыми происходит перемещение грузов кранами, включают в себя зону обслуживания крана, половину наружного наименьшего габарита перемещаемого груза [9] с прибавлением минимального расстояния отлета груза при его падении, а также наибольшего габаритного размера перемещаемого (падающего) груза (рис. 3.4).
Граница зоны обслуживания башенных кранов определяется максимальным вылетом стрелы (lмст) на участке между крайними стоянками крана на рельсовом крановом пути.
Минимальное расстояние отлета груза (lот) при его возможном падении зависит от высоты его подъема. Под высотой возможного падения груза ( h гр ), согласно [20], принимается расстояние от поверхности земли (или площадки, для которой определяется граница опасной зоны) до низа груза, подвешенного на грузоподъемном приспособлении (строп, траверса и п.т.).
Таким образом, граница опасной зоны работы крана определяется по формуле:
(3.5)

где: L кро.з – размер опасной зоны работы крана (м);
l mст – максимальный вылет стрелы крана (м);
0,5 l minгр – половина минимального габарита груза (м);
l отл – минимальное расстояние возможного отлета груза, перемещаемого краном, при его падении (определяется по таблице 3.1.)
l maxгр – максимальный габарит груза (м).

Высота возможного падения груза (предмета), м Минимальное расстояние отлета груза (предмета), м
перемещаемого краном падающего со здания
до 10 4 3,5
до 20 7 5
до 70 10 7
до 120 15 10
до 200 20 15
до 300 25 20
до 450 30 25

Примечание – при промежуточных значениях высоты возможного падения грузов (предметов) минимальное расстояние их отлета допускается определять методом интерполяции.

Граница опасной зоны для подъемников принимается:

  • для грузопассажирских подъемников от габарита кабины и противовеса и составляет 5м (п. 7.2.9 [9]);
  • для грузовых подъемников с платформой от габарита грузовой платформы (рис. 3.5).

Граница опасной зоны принимается согласно таблице определения минимального расстояния отлета груза при его падении как вблизи строящегося здания (табл.3.1).
Граница опасной зоны для грузовых подъемников с консольной стрелой определяется согласно таблице 3.1 определения минимального расстояния отлета груза при его падении как при перемещении груза краном с учетом габарита наибольшего груза (рис.3.6).
На границах зон постоянно действующих опасных производственных факторов должны быть установлены предохранительные защитные ограждения.
На границах зон потенциально опасных производственных факторов – сигнальные ограждения и знаки безопасности.
Границу опасной зоны обозначают на местности знаками в соответствии с ГОСТ [37] , предупреждающими о работе крана. Знаки устанавливаются из расчета видимости границы опасной зоны, в темное время суток они должны быть освещены. Знаки устанавливаются на закрепленных стойках для предотвращения опасности от их падения при проходе людей и передвижении техники.
На границе опасной зоны в местах возможного прохода людей (дороги и пешеходные дорожки) устанавливаются знаки, предупреждающие о работе крана.
Места временного или постоянного нахождения работающего (санитарно-бытовые помещения, места отдыха и проходы для людей) при устройстве и содержании производственных территорий, участков работ должны располагаться за пределами опасных зон [9, 22, 23].
На выполнение работ в зоне действия опасных производственных факторов, возникновение которых не связано с характером выполняемых работ, должен быть выдан наряд-допуск.
При отсутствии ограждений рельсовых крановых путей со стороны строящегося здания (сооружения) все дверные проемы в сторону рельсовых крановых путей должны быть наглухо закрыты.
Место производства работ кранами, оснащенными грейфером или магнитом, должно быть огорожено сигнальными ограждениями и обозначено предупредительными знаками по ГОСТ [37].
В пределах проведения работ этими кранами нахождение людей запрещается. Подсобные рабочие, обслуживающие такие краны, могут допускаться к выполнению своих обязанностей только в перерывах работы крана и после того, как грейфер или магнит будут опущены на землю и находятся в устойчивом положении. Рабочие и крановщики должны пройти инструктаж по безопасному ведению работ. Крановщик должен знать маршрут перемещения грейфера и магнита и границы опасной зоны.
Грузоподъемность грейфера определяется взвешиванием материала после пробного зачерпывания, проводимого владельцем грейфера перед его применением для перевалки груза данного вида (марки, сорта). Пробное зачерпывание

Читайте также  Двухсекционный тормозной кран Камаз неисправности

Расчет и определение радиуса опасной зоны работы крана

Работы, выполняемые на строительных объектах, обязательно подчиняются правилам обеспечения безопасности. Это касается работников площадки, находящихся неподалеку людей и зданий. При работе механизмов обязательно учитывают границу опасной зоны.

Расчет монтажной зоны

Опасные зоны — зоны, в пределах которых постоянно действуют или потенциально могут действовать опасные производственные факторы (места, над которыми происходит перемещение грузов грузоподъёмными кранами).

Монтажная зона — пространство, где возможно падение груза при установке и закреплении элементов.

Монтажную зону определяют по наружным контурам здания исходя из его высоты. В этой зоне располагают только монтажные механизмы.

Величина монтажной зоны определяется исходя из высоты здания по таблице 3.1. Высота здания 50,78 м — ширина монтажной зоны — 7 м.

Высота возможного падения груза (предмета), м

Минимальное расстояние отлета груза (предмета), м

перемещаемого краном (рабочая зона)

падающего с здания (монтажная зона)

Рис. 3.1.1 Монтажная зона

Граница опасной зоны от падения предметов со зданий и сооружений

Вблизи строящегося здания граница опасной зоны обозначается в виде стационарного ограждения (при выполнении строительно-монтажных и демонтажных работ на территории городской застройки) или временного ограждения (на действующем предприятии когда проводятся краткосрочные работы, при возведении объекта на пустой площадке).В обязательном порядке при строительстве вблизи строящихся зданий и сооружений необходимо в ППР отразить границу опасной зоны от падения предметов, материалов, конструкций с них. В соответствии с требованиями СНиП 12-03-2001 определяется расстоянием отлета предмета (груза, конструкции и др.) от стены здания или сооружения — X (показано на рисунке ниже) плюс максимальный габаритный размер предмета — Lгруза.

Определение понятия

Потенциальную небезопасность представляют площадки вблизи:

  • строящихся зданий;
  • эксплуатации подъемных кранов, трубоукладчиков;
  • эксплуатации экскаваторов, самосвалов, асфальтоукладчиков и других машин;
  • испытаний трубопроводов;
  • резких перепадов высот – котлованов, траншей.

Опасные зоны при работе стрелового крана

Периметры каждой из областей обозначаются отдельно, в зависимости от вида работающего оборудования и фактора потенциальной опасности.

Граница опасной зоны от работы подъемников и вышек

Тот же принцип действует и для подъемников, вышек, в которых перемещаются грузы, инструменты на высоту. В таком случае расстояние до границы опасной зоны берется от края люльки, площадки подъемника, но принимается минимально равным 5 м, так как от работающих механизмов расстояние принимается равным не менее 5 м.

Вначале в ППР на работу подъемников определяется необходимый для производства работ рабочий радиус поворота люльки, а затем от него откладывается рассчитанное расстояние Rо.з. Для вышек и строительных подъемников, находящихся стационарно такое расстояние принимается от их края и описывается вокруг. Все рассчитанные границы ОЗ переносятся на участок проведения работ после установки ПС. Для исключения ошибок ограждение опасной зоны необходимо установить на небольшом отдалении от Rо.з.

Высота возможного падения предмета (груза) принимается от площадки установки подъемника, вышки до верха перил люльки или площадки, а при установке какого-либо оборудования — до его низа.

Граница опасной зоны при работе крана, трубоукладчика и др

При производстве работ с применением подъемных сооружений (кранов, трубоукладчиков, кран-манипуляторов и др.) возникает опасность от падения грузов во время их перемещения. От оси перемещаемого груза (крюка) при производстве работ устанавливается граница опасной зоны определяемая по следующей формуле:

Rо.з. = Lгруза + Bгруза/2 + X, где:

Примечание. При промежуточных значениях расстояние X определять интерполяцией по формуле:

X = X1+(X2-X1)*(H-H1)/(H2-H1), где:
— Х1 — предыдущее значение отлета груза;
— Х2 — следующее значение отлета груза;
— Н — требуемая высота для расчета;
— Н1 — предыдущее значение высоты перемещаемого груза;
— Н2 — следующее значение высоты перемещаемого груза.
К примеру, при перемещении груза на высоте H = 14 м, расстояние отлета будет равняться:
X = 4+(7-4)*(14-10)/(20-10) = 5,2 м.

Способы ограждения

Опасная зона работы крана

Ограждение опасной зоны регулируется пунктом пятым приложения Ж документа СНиП 12-03-2001. Краны должны оснащаться устройствами, которые принудительно ограничивают радиус действия подъемного оборудования. Скорость поворота стрелы следует ограничить до наименьшей возможной, если расстояние от радиуса действия до грузозахватного приспособления меньше семи метров.

На опасных участках необходимо применять предохранительные и страховочные приспособления, которые предотвратят падение материалов. По периметру рабочего участка устанавливается защитный экран. Он должен равняться или превышать возможную высоту подъема материалов на крюке в радиусе опасности.

Возникновение зоны повышенного риска при падении узлов оборудования не учитывается. Ответственность за предотвращение возникновения опасных участков ограждение несет разработчик проектной документации.

Видео по теме: Видеоинструктаж по охране труда

Оставьте заявку на поиск лучшей цены

Заполните форму ниже и Вам перезвонит менеджер и проконсультирует Вас по любым вопросам и подберет лучшую цену в России

Расчет опасной зоны работы крана

Опасная зона работы крана — пространство, где возможно падение груза при перемещении с учетом вероятного рассеивания при падении.

Ron = Rmax + 0,5Lmaxгр + Lбез

где Ron — радиус границы опасной зоны работы крана, м;

Rmax — максимальный вылет стрелы, м;

Lmaxгр — длина наибольшего груза, м;

Lбез — дополнительное расстояние для безопасной работы , м. Определяется по таблице 3.1., в зависимости от высоты здания.

Ron = 25 + 0,5 x 6 + 10 = 38 м.

Рис. 3.3.1 Опасная зона работы крана

Опасная зона подкрановых путей — пространство между гаражами инвентарного ограждения подкрановых путей.

Требования по ограничению опасных зон

На границе опасной зоны, в местах возможного прохода людей, устанавливается знак, предупреждающий о работе крана.

Рис. 3.4.1 Знак, предупреждающий о работе крана

При строительстве объектов с применением грузоподъемных кранов, когда в опасные зоны, расположенные вблизи строящихся зданий, а также мест перемещения грузов кранами попадают транспортные или пешеходные пути, работы следует выполнять в соответствии с ПОС и ППР, содержащими решение следующих вопросов, для обеспечения безопасности людей:

– Места нахождения контрольных грузов башенных кранов для минимального и максимального вылета располагают за ограждением кранового пути;

– Места приема раствора и бетонной смеси на строительной площадке должны иметь твердое покрытие;

– Применение средств для искусственного ограничения зоны работы башенных кранов;

– Пешеходный переход вдоль защитного ограждения должен иметь козырек, сплошную обшивку со стороны строящегося здания и расположен от него не ближе двух метров;

– Скорость поворота стрелы крана в сторону границы рабочей зоны должна быть ограничена до минимальной при расстоянии от перемещаемого груза до границы зоны менее семи метров;

– Опасная зона участка производства работ предусматривается обозначать лентой красно-белого цвета;

– Максимальная высота перемещения груза должна быть ниже защитного ограждения не менее чем на 0,5 м, а высота защитного ограждения должна быть не менее 3м от уровня монтажного горизонта;

– На границе опасной зоны и местах возможного прохода людей (дороги и пешеходные дорожки) устанавливаются знаки, предупреждающие о работе крана;

– Главным условием строительства примыкающих зданий без отселения людей и остановки производства в существующих зданиях является исключение возможности образования опасных зон в местах нахождения людей (в том числе при максимальной высоте подъема или вылете) за счет разработки соответствующих технических мероприятий (принудительное ограничение поворота стрелы, вылета или высоты подъема, устройство защитных ограждений, а также других мероприятий);

Крановщик обязан не менее чем за 1 м до предупреждающего знака снизить скорость перемещения груза до минимальной и далее перемещать груз на этой скорости короткими повторными включениями.

Граница опасной зоны вблизи движущихся машин и механизмов

На объекте строительства от задействованных оборудования, машин и механизмов выделяется граница опасной зоны равная 5 м от подвижных рабочих органов оборудования машин и механизмов (п. Г.4 СНиП 12-03-2001). Другие повышающие требования могут быть прописаны в руководстве по эксплуатации или паспорте. Данная граница может располагаться как внутри, так и выделяться за границей отлета предмета, груза со здания, при работе кранов, подъемников и др.

Читайте также  Кран машека 25 тонн характеристики

Как ограничить границу опасной зоны?

На участке строительства при стесненных условиях возможно ограничение границы опасной зоны от возникающих опасных факторов путем ограничения работы машин и механизмов, установкой дополнительных ограждений и др.:

  • При размещении стреловых и башенных кранов, кран-манипуляторов необходимо принудительно ограничить угол поворота стрелы крана установкой ограничителей поворота стрелы.
  • При работах на высоте с лесов, на верхних уровнях зданий и сооружений установить защитные сетки, дополнительные ограждения, которые предотвращают отлет груза, инструмента и других предметов за ее пределы.

Граница опасной зоны в строительстве

Автор — Нурисламов Артур (руководитель проектов)

На каждом объекте от выполняемых работ на территории участка строительства обязательно должно иметься ограждение границы опасной зоны для защиты рабочего персонала и людей, не задействованных при производстве работ, от действия опасных факторов. В зависимости от наличия или отсутствия подъемных сооружений (кранов, подъемников, трубоукладчиков и др.), работающих машин и механизмов (экскаватор, самосвал, копровая установка, вибропогружатель, бетононасос, асфальтоукладчик, каток, бульдозер и др.), высоты строящегося здания и/или глубины разрабатываемых грунтов различают следующие границы опасной зоны:

  • от высоты падения материалов, оборудования, инструментов и других предметов и их отлета;
  • от движущихся частей машин и механизмов;
  • от перемещаемого краном, краном-манипулятором, трубоукладчиком или другими ПС груза и его отлета;
  • от проводимых испытаний (гидравлические, пневматические испытания трубопроводов);
  • до перепадов высот (траншеи, котлованы, этажи зданий).

к оглавлению ↑

Граница опасной зоны от падения предметов со зданий и сооружений

Вблизи строящегося здания граница опасной зоны обозначается в виде стационарного ограждения (при выполнении строительно-монтажных и демонтажных работ на территории городской застройки) или временного ограждения (на действующем предприятии когда проводятся краткосрочные работы, при возведении объекта на пустой площадке).В обязательном порядке при строительстве вблизи строящихся зданий и сооружений необходимо в ППР отразить границу опасной зоны от падения предметов, материалов, конструкций с них. В соответствии с требованиями СНиП 12-03-2001 определяется расстоянием отлета предмета (груза, конструкции и др.) от стены здания или сооружения — X (показано на рисунке ниже) плюс максимальный габаритный размер предмета — Lгруза.

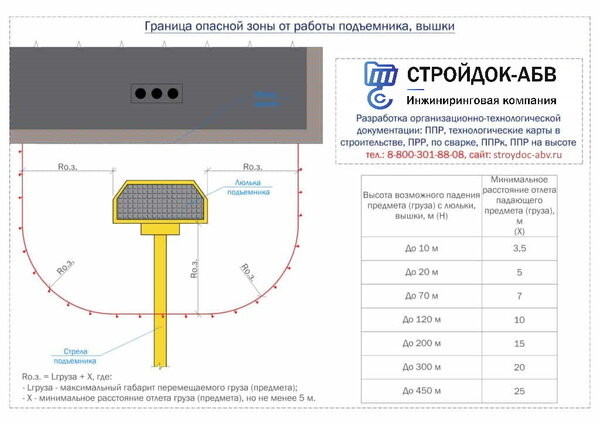

Граница опасной зоны от работы подъемников и вышек

Тот же принцип действует и для подъемников, вышек, в которых перемещаются грузы, инструменты на высоту. В таком случае расстояние до границы опасной зоны берется от края люльки, площадки подъемника, но принимается минимально равным 5 м, так как от работающих механизмов расстояние принимается равным не менее 5 м.

Вначале в ППР на работу подъемников определяется необходимый для производства работ рабочий радиус поворота люльки, а затем от него откладывается рассчитанное расстояние Rо.з. Для вышек и строительных подъемников, находящихся стационарно такое расстояние принимается от их края и описывается вокруг. Все рассчитанные границы ОЗ переносятся на участок проведения работ после установки ПС. Для исключения ошибок ограждение опасной зоны необходимо установить на небольшом отдалении от Rо.з.

Высота возможного падения предмета (груза) принимается от площадки установки подъемника, вышки до верха перил люльки или площадки, а при установке какого-либо оборудования — до его низа.

Граница опасной зоны при работе крана, трубоукладчика и др.

При производстве работ с применением подъемных сооружений (кранов, трубоукладчиков, кран-манипуляторов и др.) возникает опасность от падения грузов во время их перемещения. От оси перемещаемого груза (крюка) при производстве работ устанавливается граница опасной зоны определяемая по следующей формуле:

Rо.з. = Lгруза + Bгруза/2 + X, где:

Примечание. При промежуточных значениях расстояние X определять интерполяцией по формуле:

X = X1+(X2-X1)*(H-H1)/(H2-H1), где:
— Х1 — предыдущее значение отлета груза;
— Х2 — следующее значение отлета груза;
— Н — требуемая высота для расчета;
— Н1 — предыдущее значение высоты перемещаемого груза;
— Н2 — следующее значение высоты перемещаемого груза.
К примеру, при перемещении груза на высоте H = 14 м, расстояние отлета будет равняться:
X = 4+(7-4)*(14-10)/(20-10) = 5,2 м.

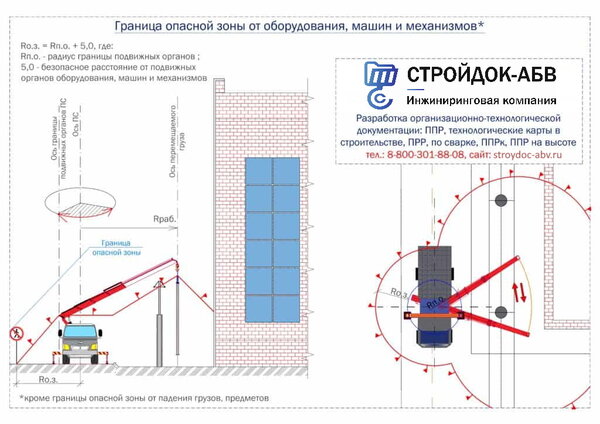

Граница опасной зоны вблизи движущихся машин и механизмов

На объекте строительства от задействованных оборудования, машин и механизмов выделяется граница опасной зоны равная 5 м от подвижных рабочих органов оборудования машин и механизмов (п. Г.4 СНиП 12-03-2001). Другие повышающие требования могут быть прописаны в руководстве по эксплуатации или паспорте. Данная граница может располагаться как внутри, так и выделяться за границей отлета предмета, груза со здания, при работе кранов, подъемников и др.

Как ограничить границу опасной зоны?

На участке строительства при стесненных условиях возможно ограничение границы опасной зоны от возникающих опасных факторов путем ограничения работы машин и механизмов, установкой дополнительных ограждений и др.:

  • При размещении стреловых и башенных кранов, кран-манипуляторов необходимо принудительно ограничить угол поворота стрелы крана установкой ограничителей поворота стрелы.
  • При работах на высоте с лесов, на верхних уровнях зданий и сооружений установить защитные сетки, дополнительные ограждения, которые предотвращают отлет груза, инструмента и других предметов за ее пределы.
